ASM監錄儀簡介

一、產品概述

ASM監錄儀是針對自動轉換開關電器設計的監測裝置。

面向發電、輸變電系統的集成了實時監測電源狀態、事件錄波的智能儀表。

采用高性能MCU，基于RTOS操作系統，高效地實現了波形顯示、有效值計算、諧波分析、

矢量分析等功能。

具有良好的人機界面和觸屏操作，提供多項本地設置功能。同時在后臺以高優先級持續運行事件判據和波形預錄制，在任何運行狀態下，根據用戶設置的啟動量、啟動方式、啟動值，實時監視接入量，一旦滿足啟動判據，即按用戶設置格式啟動記錄波形。事件記錄保存在磁盤上，裝置實現了可靠的數據文件管理功能。如果連接了上位機（PC機）即時通知上位機。

ASM監錄儀配備有上位機軟件包，軟件包通過RS485總線連接裝置。提供實時監視、參數設置、通道校準、數據分析等功能。

二、技術參數

1）模擬通道

2 4 路模擬量輸入（3 路交/直流電壓通道，1 路交/直流電流通道）

2 A/D分辨率：16位

2）采樣頻率：

模擬量、開關量同步采樣頻率：2kHz

3）實時有效值計算：

對模擬通道進行無延遲的有效值計算，交流量RMS每20ms生成一點。

4）實時派生量計算：

最多可定義8個派生量，包括頻率、有功、無功等多個類型。派生量計算無延遲。

5）故障啟動方式

2 模擬量：突變、過量、欠量

2 開關量：變位（閉合、斷開）

6）故障記錄容量

故障記錄總存儲容量32MB。最多記錄數量為200條，大于200條后，按照循環方式管理故障記錄。

7）通訊

串行口：1個RS-485端口，最大通訊波特率115200bps。

8）工作電源

2 選用自動轉換開關電器的輸入電源作為工作電源。

2 工作電壓：85～305VAC/100～430VDC

2 輸入頻率：47～63Hz

※ 以上技術參數可根據用戶要求定制

三、功能簡述

1）主界面設置項可進行具體參量配置：模擬通道，派生量，開關量，模擬啟動值，開關啟動量，故障記錄格式，設備時鐘，自動復歸，打開記錄。

2）可進行實時監測：

2 實時值：顯示模擬量數值、開關量狀態。

2 實時波形：最多可同時顯示6個模擬通道的實時波形。

2 諧波分析：最多可同時顯示3個模擬通道的諧波分析。

2 矢量圖：最多可顯示6個模擬通道的矢量圖。

2 事件列表：實時監測故障的發生，并保存在存儲器上，可選定記錄文件，進入分析

畫面。

3）自動復歸：故障啟動后，是否延時自動復歸報警信號。

4）自動加載事件記錄：事件記錄保存完畢之后，是否自動打開記錄文件。

5）U盤記錄文件復制

6）PC軟件運行于Windows平臺，通過串行口連接，提供實時監視、參數設置、數據分析等功能。

四、選型

1、ASM-O1 在線式ATS監錄儀

ASM-O1 在線式ATS監錄儀                   ASM -O1-E1在線式ATS監錄儀擴展

1）規格/型號

ASM-O1 在線式ATS監錄儀分為ASM-O1-1和ASM-O1-2兩個型號：

2 ASM-O1-1，配有3路交流電壓通道，1路交流電流通道；

2 ASM-O1-2，配有3路交/直流電壓通道，1路交/直流電流通道。

2）模擬通道

2 12路： 主機4路，擴展模塊8路

2 有效值準確度：ASM-O1-1：0.2級， ASM-O1-2：0.5級

2 量程：

※電壓、電流通道的量程可根據用戶要求調整；裝置支持外接電壓、電流互感器，變比可通過軟件設置。

3）開關量通道

 6路，標配為外接無源節點，通道內部輸出+24V?？筛鶕?jù)用戶要求配置為各種電壓范圍的有源點。

4）顯示屏

2 5”TTF顯示屏

2 分辨率：800×480

5）機箱規格

2 外形尺寸：126(高) ×164(寬)×186(深)

2 安裝開孔尺寸：113(高) ×151(寬)

2 重量：6kg

6）在線式ATS監錄儀擴展(ASM -O1-E1)

2 監測三相三線制/三相四線制信號時，需配置ASM -O1-E1擴展。

2 ASM -O1-E1擴展配有6路交流電壓通道，2路交流電流通道。

2 工作電源：85～264VAC/100～370VDC 。

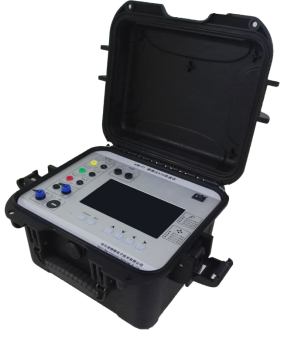

2、ASM-P1 便攜式ATS錄波儀

                       ASM-P1 便攜式ATS錄波儀

1）模擬通道

2 4路（3路交/直流電壓通道，1路交/直流電流通道）

2 有效值準確度：0.5級

2 量程：

※電壓、電流通道的量程可根據用戶要求調整；裝置支持外接電壓、電流互感器，變比可通過軟件設置。

2）顯示屏

2 7”TTF顯示屏；

2 分辨率：800×480

3）機箱規格

2 外形尺寸：350mm(長) ×290mm(寬)×200mm(高)

2 重量：5kg
