多功能數據監錄儀

產品簡介

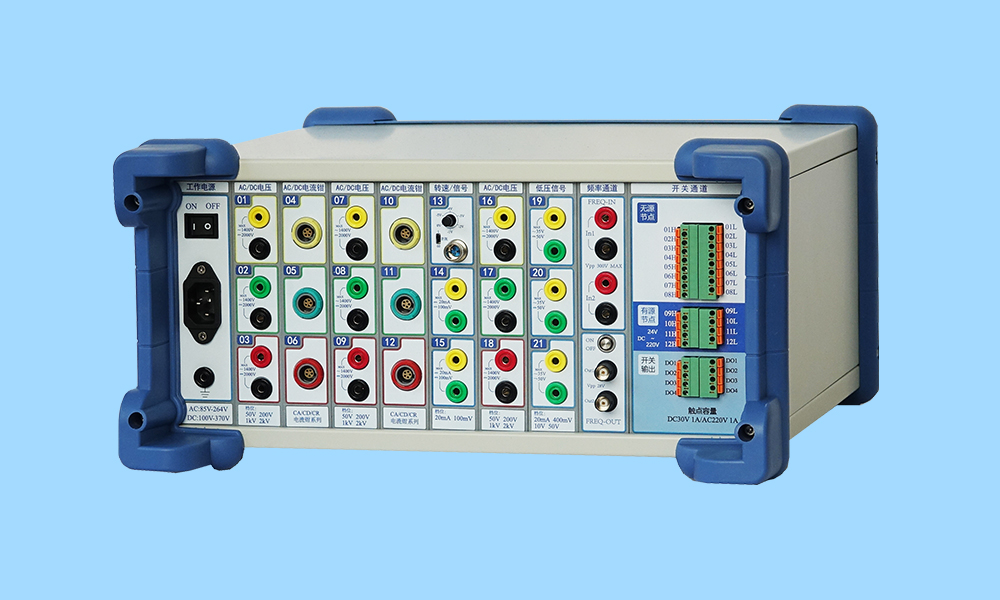

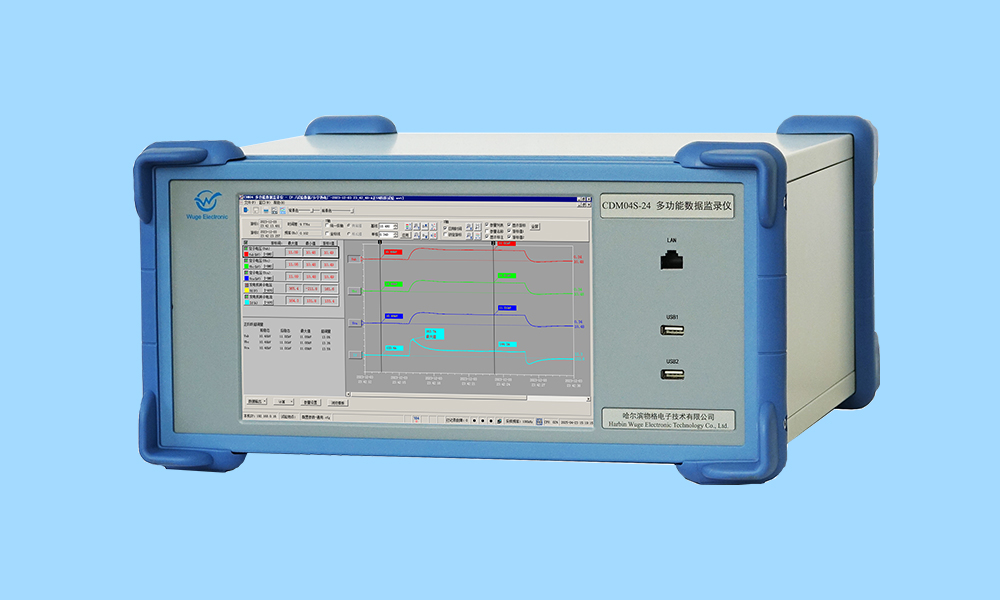

CDM04S 系列多功能數據監錄儀產品描述

CDM04系列多功能數據監錄儀，是集成了故障錄波、電氣試驗、綜合電力監測功能的便攜式儀器，內置高性能的處理、采集、運算和通訊組件，實現了先進的數據處理能力，可用于電力系統各個環節的穩態測量和暫態記錄分析。本產品系列的第4代版本，采用QT編制的全新軟件界面，實現了錄波、試驗、監測的功能集成，增加了部分電氣試驗項目，并著重強化長時錄波功能。

配套的上位機軟件，具備與CDM04相同的軟件界面，可經由局域網與CDM04連接，實現儀器功能的遠程擴展，具備與CDM04本機基本相同的功能，包括監測、錄波、試驗、設置等等。

    CDM04S系列是基于CDM04系列基礎上的升級產品，升級模擬信號輸入通道為多檔量程可程控，同時還內置多種濾波器，以適應不同的試驗場合。每個通道都由工業級單片機控制量程和濾波器，以保證通道切換檔位穩定可靠。CDM04S系列多功能數據監錄儀能更全面覆蓋電力系統各個領域的試驗項目。

    儀器可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。

CDM04S系列多功能數據監錄儀主要功能

故障錄波：按預定義的故障判據監測實時信號，在出現故障時啟動波形錄制，同時通知上位機。此功能可用于電力系統關鍵設備的運行監測，用于故障的捕捉、診斷。

實時監測：CDM04接入了16路開關量、18/24/32路模擬量。實時顯示波形、諧波、矢量圖，并實時計算模擬量有效值、派生量（頻率、有功、無功、零序、負序等）。模擬量波形可實時傳輸至上位機。

長時錄波：長時間連續記錄模擬量、開關量波形。最長可記錄180天，最高可選采樣頻率為10kHz。

發電機總啟動電氣試驗：可以高效完成新機組或大修后的電氣試驗項目，提高了測量精度和數據處理能力，實現電氣試驗的自動化。試驗項目包括發電機空載試驗、短路試驗、頻率特性、進相試驗、甩負荷試驗、轉子交流阻抗、一次調頻、同期裝置校驗等，

                以及勵磁調解器的各項試驗，例如階躍試驗、滅磁試驗、零起升壓試驗等。

逆變器效率測試：通過測量逆變器的輸入和輸出電流、電壓和功率等參數，計算出逆變器的功率效率，能量效率，PV系統效率PR，并進行統計、記錄。

新能源并網檢測：按相應國標進行風電場、光伏電站接入電網的功率特性及電能質量測試，包括10%功率區間的10min序列的計算統計、1min和10min功率變化量的計算等。

電能質量監測：依照GB／T 17626.7，采用同步采樣模式，計算頻率偏差、電壓偏差、不平衡、閃變，以及諧波（群）、間諧波（群、子群）等穩態電能質量參數，并進行統計、記錄

IEC104遙測：可讀取AGC裝置的控制量設定值，如功率設定值、電壓設定值等，以進行裝置的性能評測。

一次調頻試驗：一次調頻試驗以連續錄波方式記錄并監測模擬電網頻率的階躍/擾動，以及被控量的調節過程，并生成連續的被控。

CDM04S系列多功能數據監錄儀具備以下特點

     1、集成了發電機特性測試、故障錄波、長時錄波、新能源入網檢測、電能質量分析等功能

   2、多種類型的模擬通道：交流電壓、交流電流、直流電壓、直流電流、發電機轉速等，通道參數可配置

      3、程控多檔量程模擬通道：交直流通用電壓通道；交直流電流鉗接入通道。程控多檔量程適應各種等級信號的精確測量

      4、數字濾波：系統提供均值平滑濾波器（AS）、數字低通濾波器（LP）兩種濾波

   5、同步計算多種派生量：有功、無功、頻率、負序、零序、矢量和、相角差、功角等

   6、開關輸入量、開關輸出量、頻率輸入量、頻率輸出量，可配置頻率輸出的階躍、斜坡過程

   7、新能源并網檢測功能：具有電能質量的功率區間統計，功率變化計算，連續監測等功能

      8、穩態電能質量監測功能：計算頻率偏差、不平衡、閃變，采用同步采樣模式計算諧波、間諧波等參量

      9、兩種采樣模式：定頻采樣（最高100kHz）、 同步采樣（256點/周波，即12.8kHz@50Hz）

      10、長時錄波功能：長時間連續記錄模擬量、開關量波形。最長可記錄180天，最高可選采樣頻率為10kHz

   11、直流通道隔離耐壓DC6000V，滿足1000MW機組參數測量要求

   12、支持多種參數計算，包括短路比、滅磁時間常數、響應時間、超調量、上升時間、振蕩次數、阻尼比等

      13、快速完成勵磁電壓，響應時間≤4.5ms，濾除整流紋波，記錄逐點瞬時有效值、功率，支持PSS試驗

   14、配套的上位機軟件，可聯機運行大部分儀器功能。包括實時波形、電氣試驗、數據分析等，實現遠程監測

CDM04S 系列多功能數據監錄儀技術規格

  1、電氣隔離18/24路模擬量、16路開關量

  2、量程檔位：4檔量程

  3、定頻采樣：10～100k/s

  4、同步采樣：256點/周波，即12.8kHz@50Hz

  5、同步計算有效值及64路派生量

  6、一次調頻試驗功能

  7、可配置4路開出量

  8、200GB 記錄容量（可擴展）

  9、10.1"TFT顯示屏,分辨率為1280×800

  10、通訊：10/100/1000Mbps局域網接口、USB接口

  11、配備上位機軟件，通過網絡接口聯機

CDM04S系列是基于CDM04系列基礎上的升級產品，升級模擬信號輸入通道為多檔量程可程控，同時還內置多種濾波器，以適應不同的試驗場合。每個通道都由工業級單片機控制量程和濾波器，以保證通道切換檔位穩定可靠。CDM04S系列多功能數據監錄儀能更全面覆蓋電力系統各個領域的試驗項目。

CDM04S系列多功能數據監錄儀具備以下特點

   1、集成了發電機特性測試、故障錄波、長時錄波、新能源入網檢測、電能質量分析等功能

   2、多種類型的模擬通道：交流電壓、交流電流、直流電壓、直流電流、發電機轉速等，通道參數可配置

   3、程控多檔量程模擬通道：交直流通用電壓通道；交直流電流鉗接入通道。程控多檔量程適應各種等級信號的精確測量

   4、數字濾波：系統提供均值平滑濾波器（AS）、數字低通濾波器（LP）兩種濾波

   5、同步計算多種派生量：有功、無功、頻率、負序、零序、矢量和、相角差、功角等

   6、開關輸入量、開關輸出量、頻率輸入量、頻率輸出量，可配置頻率輸出的階躍、斜坡過程

   7、新能源并網檢測功能：具有電能質量的功率區間統計，功率變化計算，連續監測等功能

   8、穩態電能質量監測功能：計算頻率偏差、不平衡、閃變，采用同步采樣模式計算諧波、間諧波等參量

   9、兩種采樣模式：定頻采樣（最高100kHz）、 同步采樣（256點/周波，即12.8kHz@50Hz）

   10、長時錄波功能：長時間連續記錄模擬量、開關量波形。最長可記錄180天，最高可選采樣頻率為10kHz

   11、直流通道隔離耐壓DC6000V，滿足1000MW機組參數測量要求

   12、支持多種參數計算，包括短路比、滅磁時間常數、響應時間、超調量、上升時間、振蕩次數、阻尼比等

   13、快速完成勵磁電壓，響應時間≤4.5ms，濾除整流紋波，記錄逐點瞬時有效值、功率，支持PSS試驗

   14、配套的上位機軟件，可聯機運行大部分儀器功能。包括實時波形、電氣試驗、數據分析等，實現遠程監測
