便攜式錄波儀簡介

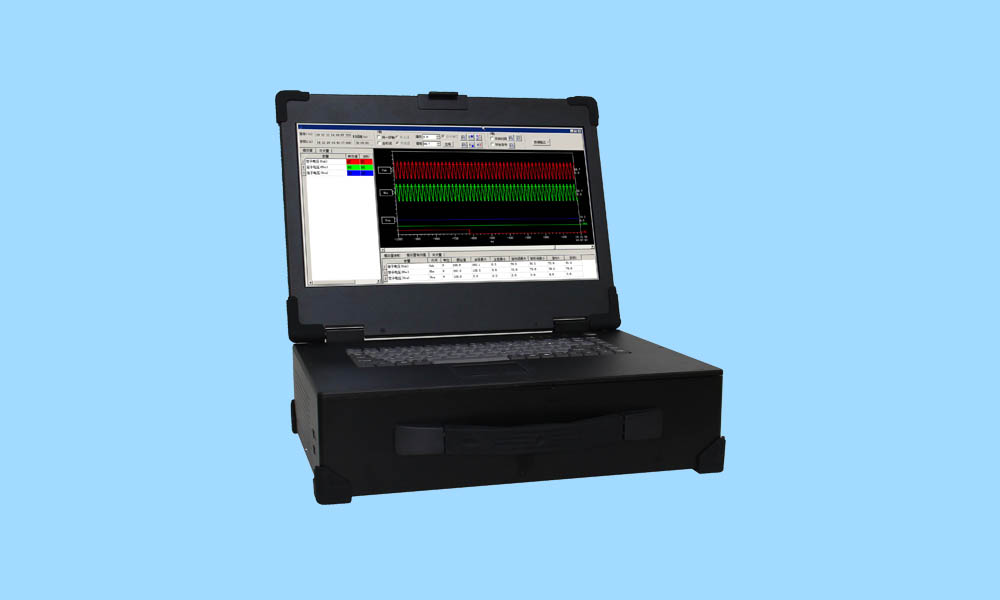

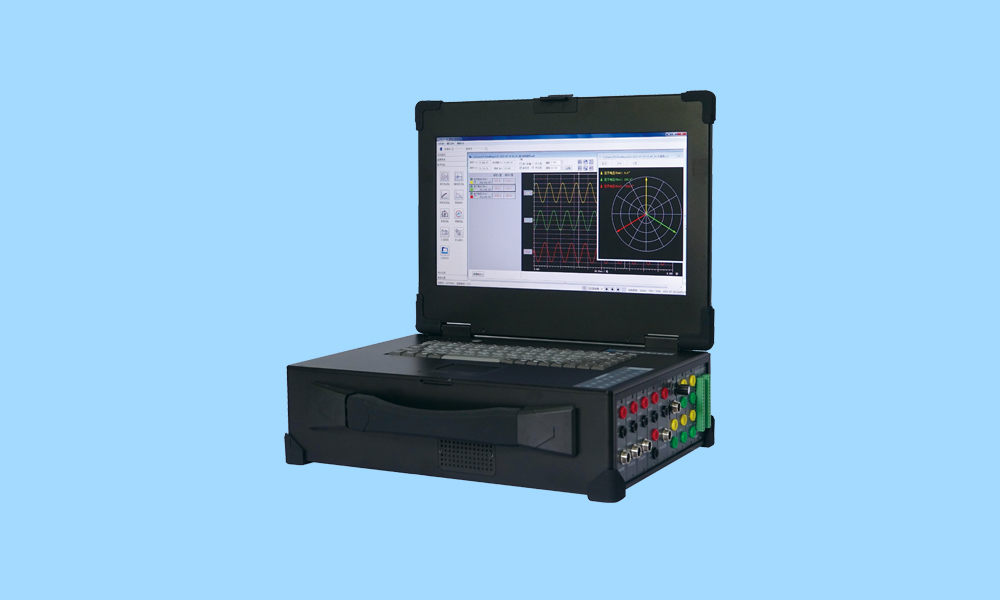

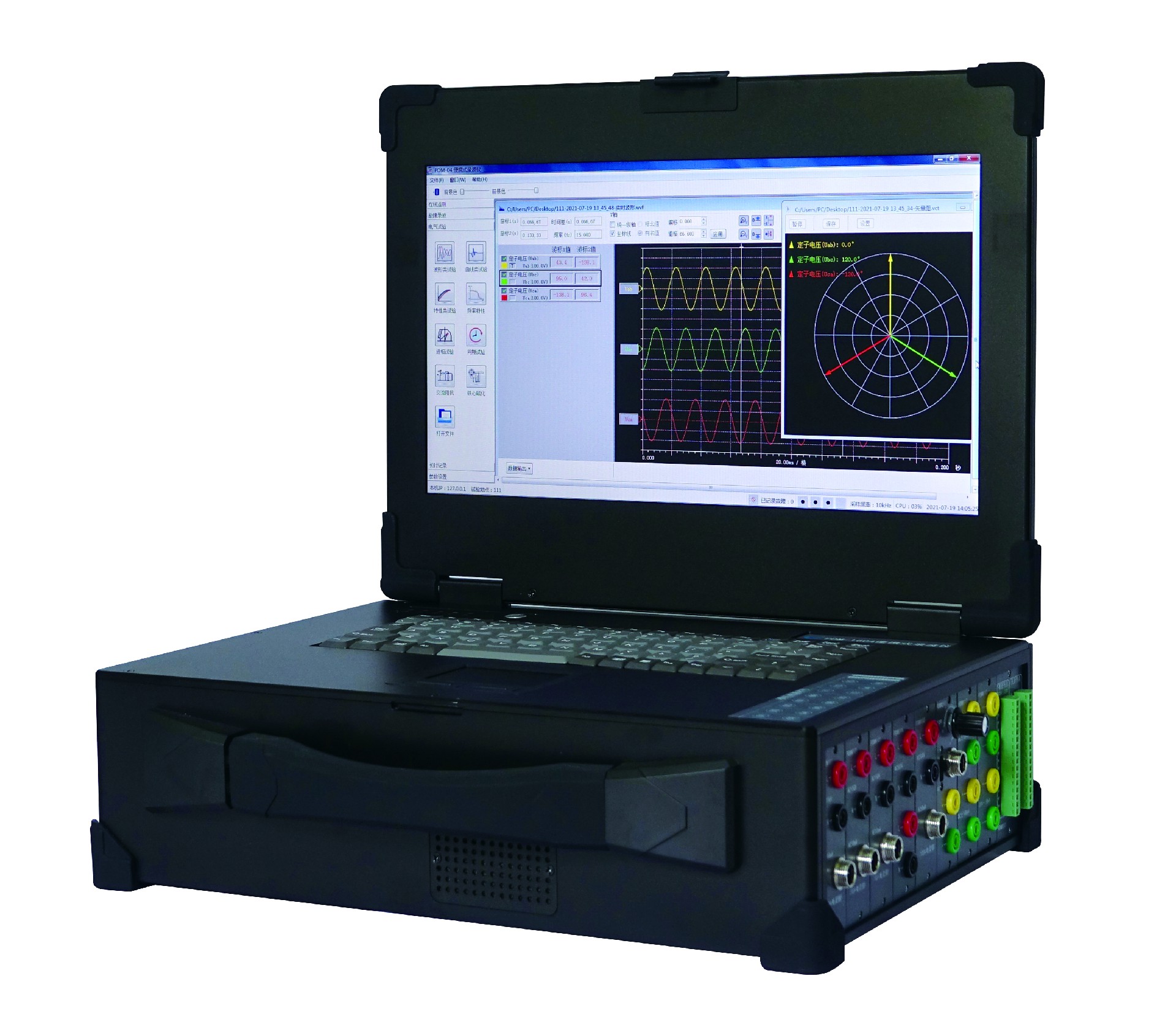

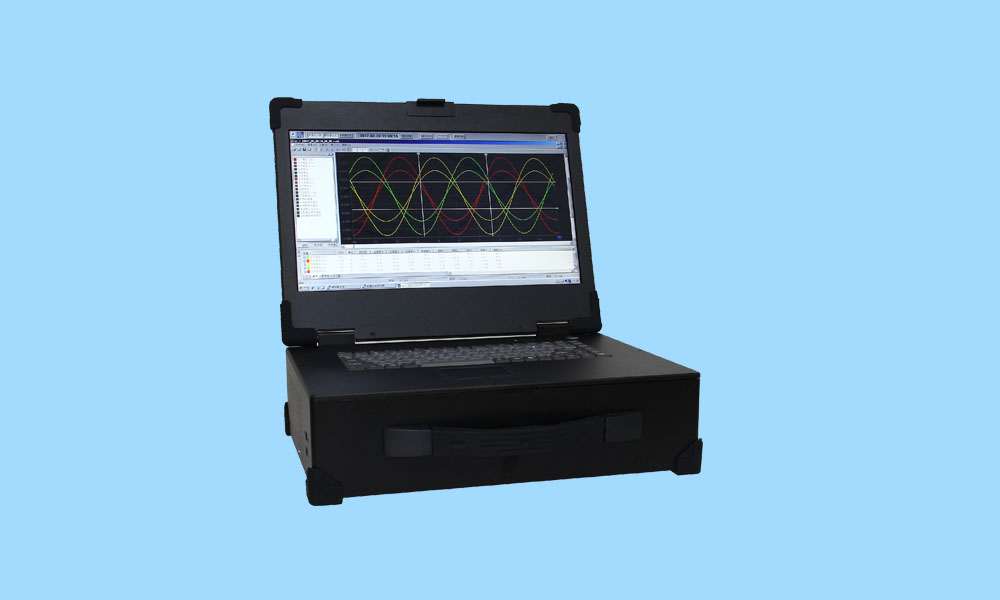

便攜式錄波儀產品描述

  PDM便攜式錄波儀還可以稱作：電量記錄分析儀、便攜式波形記錄儀、便攜式故障錄波器、波形記錄儀、發電機綜合特性測試儀、便攜式故障錄波器等，具備獨立通道，可根據用戶需要定制通道功能。

便攜式錄波儀產品特色

   1、以DSP+PC104嵌入式操作系統為核心，通用性強

   2、采用QT編制的全新軟件界面，實現了錄波、試驗、監測、長時記錄等功能

   3、強化了長時錄波功能

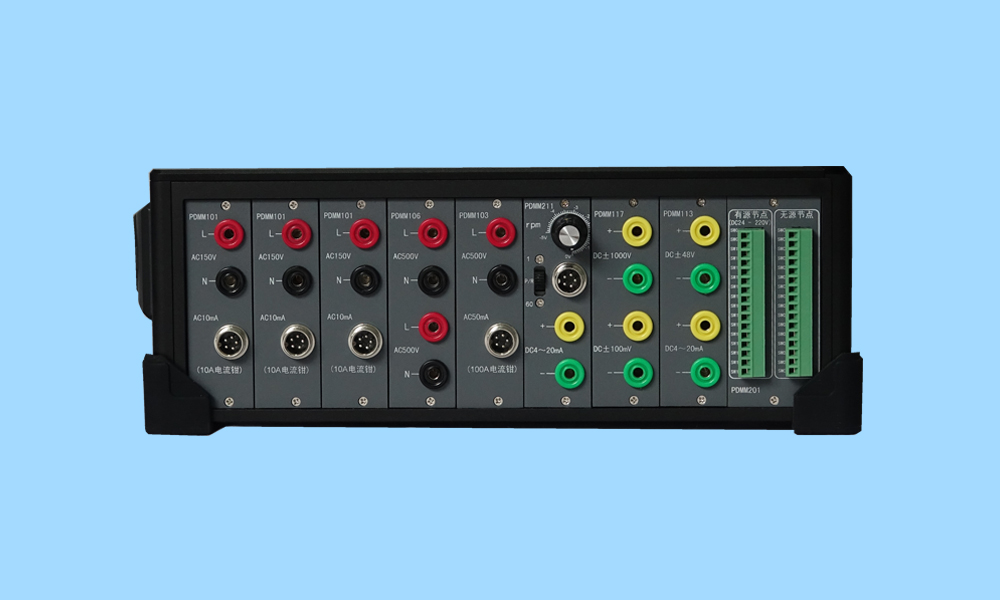

   4、模件式輸入方式，適合各種特殊參量的測量

   5、存儲容量200GB硬盤

   6、國內領先的信號處理技術，保證采集數據的可用性

   7、長期、廣泛的現場積累造就的軟件功能適合不同用戶的應用要求

   8、新能源并網檢測功能

   9、IEC104遙測功能

便攜式錄波儀產品功能

1、故障錄波：可接入各種設備回路中對被測參量進行實時監測并完成故障時的數據記錄。故障錄波啟動方式包括模擬量啟動、開關量啟動、手動啟動等。模擬量啟動包括突變量啟動、越限量啟動（如：過壓 啟動、欠壓?jiǎn)?dòng)、過電流啟動、負序電流啟動、逆功率啟動等）；開關量啟動為開關變位啟動。

2、裝置具有15.6寸LCD顯示屏，分辨率1366×768。除可顯示所有被測參量有效值外，還可實時顯示監測模擬量波形、矢量圖等，并可作為示波器使用。

3、裝置可測量的模擬量包括工頻電壓量、電流量，直流電壓量、直流電流量；開關量輸入為無源節點和有源信號。

4、裝置具有發電機特性試驗（短路、空載等）、勵磁試驗、同期試驗、交流阻抗、一次調頻試驗等功能?？捎?jì)算超調量、振蕩次數、上升時間、調節時間、響應時間、滅磁時間常數、阻尼比、響應比等參數。

5、裝置具有長時錄波功能，長時間連續記錄模擬量、開關量波形。最長可記錄180天，最高可選采樣頻率為10kHz。

6、裝置具有逐點瞬時功率及瞬時有效值記錄功能。

7、裝置能夠快速、準確地完成勵磁信號的測量，響應時間≤5ms，記錄波形上不含整流紋波。

8、裝置具有10/100Mbps 802.3u網絡接口。

便攜式錄波儀主要技術指標

   1、模擬量16路/20路

    2、開關量16路（8路有源、8路無源）；4路開出量（空節點輸出，AC220V/5A）

    3、頻率輸入輸出通道， 2路頻率輸入和2路頻率輸出通道。（選配）

    4、定頻采樣、同步采樣兩種運行模式。其中定頻采樣為10kHz～100kHz可選，同步采樣頻率為256點/周波。

    5、開關量事件分辨率：0.1ms

    6、A/D轉換分辨率：16位

    7、有效值準確度：0.2級

    8、模擬信號輸入范圍：交流電壓:AC150V～1000V

                 交流電流：AC10A（直接接入）、AC1A～200A(電流鉗)

                 直流電壓：DC±100mV、DC±2000V

                 直流電流：DC±200mA(直接接入)、DC±100A(霍爾電流鉗)

    9、開關量輸入方式：無源接點和有源信號（ DC24～220V）

    10、長時錄波功能:長時間連續記錄模擬量、開關量波形,最長可記錄180天，最高可選采樣頻率為10kHz

    11、故障記錄容量：200GB硬盤

    12、派生量：有功功率、無功功率、頻率、正序、負序、零序、矢量和（差）等

    13、通訊接口：一個10/100Mbps 802.3u網絡接口；兩個USB接口 ；1個RS-232C端口

    14、顯示屏：16路，15.6" TFT，分辨率：1366×768；20路，17.3″LCD顯示屏，分辨率：1600×900

    15、機箱尺寸（寬×深×高）：407×370×150（mm）

    16、工作電源：

       交流電源（額定電壓：?jiǎn)蜗?20V,50Hz,允許偏差-15%～+15%）

       直流電源（額定電壓：220V，允許偏差-15%～+15%）

    17、絕緣強度：一般通道AC1500V

便攜式錄波儀主要客戶

   該產品主要面向全國市場，包括：電科院、水電集團、電建公司、調試單位和電廠等，并且擁有良好業績。

便攜式錄波儀產品特色

   1、以DSP+PC104嵌入式操作系統為核心，通用性強

   2、采樣QT編制的全新軟件界面，實現了錄波、試驗、監測的功能集成

   3、強化了長時錄波功能

   4、模件式輸入方式，適合各種特殊參量的測量

   5、存儲容量200GB硬盤

   6、國內領先的信號處理技術，保證采集數據的可用性

   7、長期、廣泛的現場積累造就的軟件功能適合不同用戶的應用要求

便攜式錄波儀產品功能

1、故障錄波：可接入各種設備回路中對被測參量進行實時監測并完成故障時的數據記錄。故障錄波啟動方式包括模擬量啟動、開關量啟動、手動啟動等。模擬量啟動包括突變量啟動、越限量啟動（如：過壓 啟動、欠壓?jiǎn)?dòng)、過電流啟動、負序電流啟動、逆功率啟動等）；開關量啟動為開關變位啟動。

2、裝置具有15.6寸LCD顯示屏，分辨率1366×768。除可顯示所有被測參量有效值外，還可實時顯示監測模擬量波形、矢量圖等，并可作為示波器使用。

3、裝置可測量的模擬量包括工頻電壓量、電流量，直流電壓量、直流電流量；開關量輸入為無源節點和有源信號。

4、裝置具有發電機特性試驗（短路、空載等）、勵磁試驗、同期試驗、交流阻抗試驗等功能?？捎?jì)算超調量、振蕩次數、上升時間、調節時間、響應時間、滅磁時間常數、阻尼比、響應比等參數。

5、裝置具有長時錄波功能，長時間連續記錄模擬量、開關量波形。最長可記錄180天，最高可選采樣頻率為10kHz。

6、裝置具有逐點瞬時功率及瞬時有效值記錄功能。

7、裝置能夠快速、準確地完成勵磁信號的測量，響應時間≤5ms，記錄波形上不含整流紋波。

8、裝置具有10/100Mbps 802.3u網絡接口。

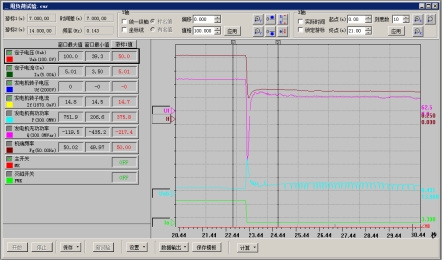

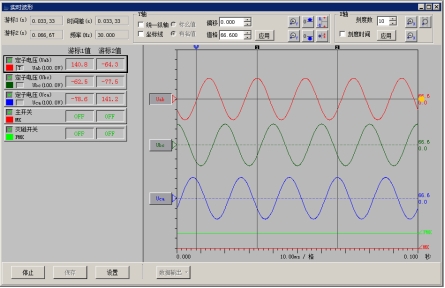

波形分析畫面

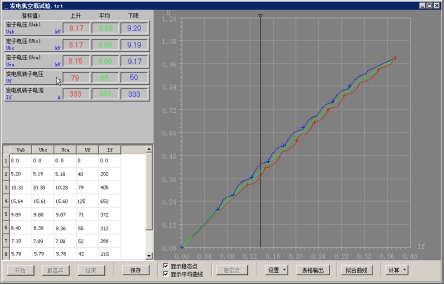

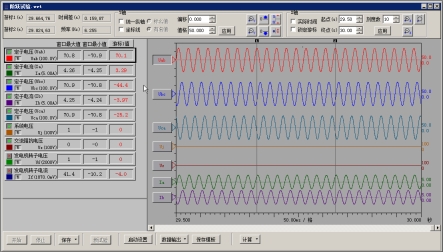

發電機空載試驗畫面

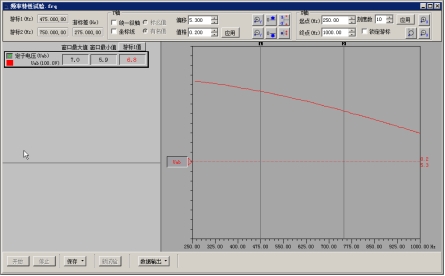

頻率特性試驗畫面

曲線類試驗畫面

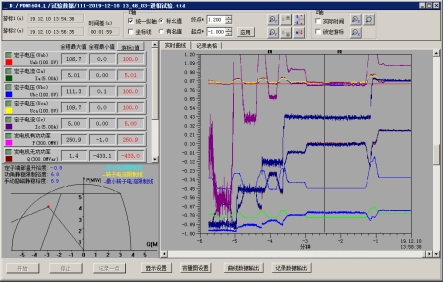

進相試驗畫面

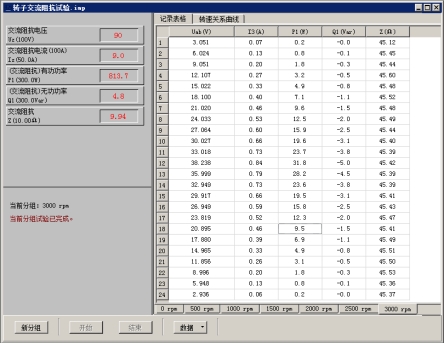

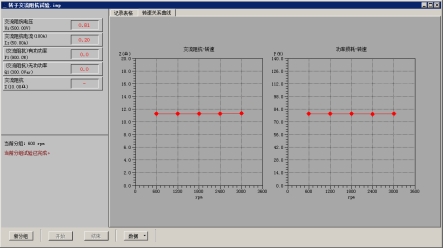

轉子交流阻抗試驗畫面

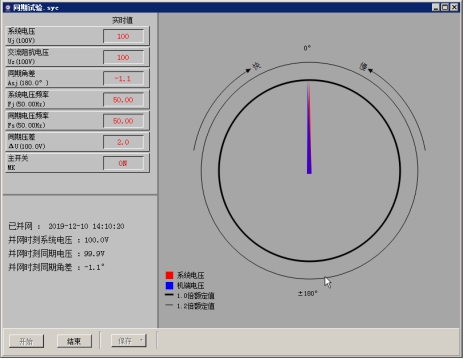

同期試驗畫面

波形類試驗畫面

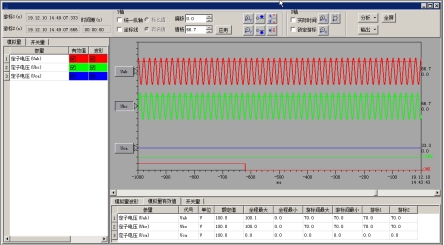

長時記錄畫面
