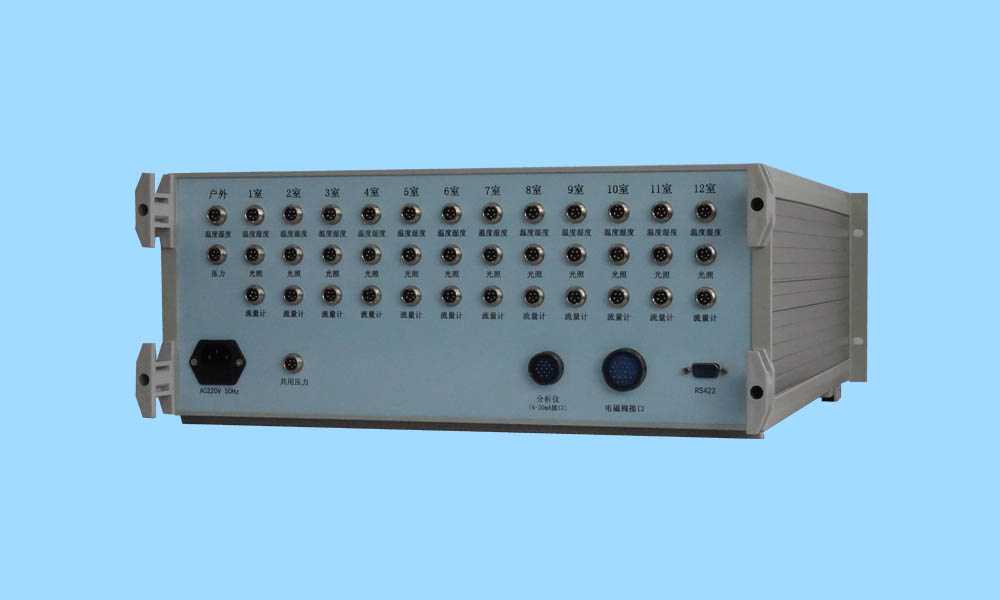

Qtfxy03-A數據采集控制儀

    產品簡介

Qtfxy03-A數據采集控制儀主要用途

  可用于豬、羊的呼吸測熱，在準確測定不同體重豬、羊呼吸代謝過程中的耗O₂量、產生CO₂量、CH₄量及糞便發酵產生的HN₃、H₂S量等的基礎上，可精確自動計算出動物呼吸熵。結合消化代謝實驗，可計算出消化能、代謝能、熱增耗、凈能和甲烷能損失等多項數據。

   該系統裝置還可在模擬多種環境（壓力、溫度、濕度、含氧量可控）條件下開展動物試驗。

Qtfxy03-A數據采集控制儀工作環境

1.環境溫度：0～50℃；

2.環境濕度：20～90%；

3.電源：220V±10%，適用于中國電源。

Qtfxy03-A數據采集控制儀技術參數

  采集控制儀可實現數據的大用量存儲，實現氣體分析儀控制、高精度氣體參數實時采集（自動生成O₂、CO₂等氣體參數，并計算生成呼吸商、耗氧量、產熱量等派生參數）、動物姿態行為記錄、數據通訊等功能。同時，采集控制儀可通過顯示屏顯示參量狀態，并響應監控軟件的指令上傳實時、歷史數據。監控軟件需在Windows系統運行，功能包括系統的動態畫面顯示、設置、通訊、標氣標定、歷史數據分析等功能。

Qtfxy03-A數據采集控制儀軟件基本功能

1）記錄儀需可讀取實時數據，并可按每個小室的數據以曲線、表格的形式顯示；

2）可實時記錄、繪制多路瞬態數據，記錄動物行為；

3）可設置記錄儀通道的名稱、代號、單位、轉換參數、小數位數等；

4）可設置派生量的類型、引用參數等；

5）可設置記錄儀的啟動方式（按鍵啟動、定時啟動）、記錄方式（錄滿停止、循環覆蓋）等；

6）可根據需要自主配置小室數、參量分配，設置電磁閥切換周期、保持時間、采樣時間點等。具備標定功能。

Qtfxy03-A數據采集控制儀基本功能

1. 64路4-20mA 信號采集； 采集速率最高1次/s；AD位數16bit；準確度0.05% FSR；3（O₂、CO₂、CH₄共用通道）+ 3（小室）* 3（溫、濕、氣壓）= 12通道

2. 8路數字（無源節點或直流有源節點）信號采集；24V輸出；用于采集電磁閥狀態

3. 4路數字輸出；用以定時選通電磁閥；節點容量：AC10A

4. 256K bytes 記錄容量，按3個小室、1點/min計算，約可連續記錄3天（可擴展）

5. 內置實時鐘，最大走時誤差：13秒/月

6. 內置RS-422（通訊電纜最長100m)；提供轉換器，可以連接筆記本電腦。

7. 前面板LED，指示電源、運行、通訊、記錄、異常

8. 供電電源 AC220V

Qtfxy03-A數據采集控制儀上位機軟件基本功能

1. 讀入記錄儀實時數據，做相應轉換至一次值，按小室分頁顯示；刷新時間最高1次/s，多個小室共用分析儀通道的參量的刷新間隔按電磁閥的切換時間

2. 讀入記錄儀的記錄數據，做相應轉換至一次值，顯示曲線、表格

3. 設置功能，設置記錄儀4-20mA通道的轉換參數、小數位數、單位等

4. 設置功能，設置記錄儀的啟動方式（按鍵啟動、定時啟動）、記錄方式（錄滿停止、循環覆蓋）等

5. 設置功能，配置小室數、參量分配，設置電磁閥切換周期、保持時間、采樣時間點等

6. 通道校正功能

Qtfxy03-A數據采集控制儀基本功能

  采集控制儀可實現數據的大用量存儲，實現氣體分析儀控制、高精度氣體參數實時采集（自動生成O₂、CO₂等氣體參數，并計算生成呼吸商、耗氧量、產熱量等派生參數）、動物姿態行為記錄、數據通訊等功能。同時，采集控制儀可通過顯示屏顯示參量狀態，并響應監控軟件的指令上傳實時、歷史數據。監控軟件需在Windows系統運行，功能包括系統的動態畫面顯示、設置、通訊、標氣標定、歷史數據分析等功能。

Qtfxy03-A數據采集控制儀技術指標

  可分別提供單通道、雙通道、三通道至九通道的控制與采集模式，實現戶外和呼吸室按時間順序循環采集自動切換，具有數據顯示和導出功能。采集和儲存計算的數據有如下：

1.編號；2.日期；3.時期；4.進、排呼吸代謝艙內的氣體流量（L/min）；

   每個呼吸代謝艙之間的氣體分析的數據采集頻率可設定?？赏鶑?fù)循環采集數據7天以上。該數據（點數據）最終在EXCEL表中顯示。

   戶外參數顯示：空氣溫度；空氣濕度；氣壓；光照；戶外空氣O₂%；戶外空氣CO₂%；戶外空氣 CH₄、H₂S、NH₃顯示PPM 級。

   呼吸代謝艙內參數顯示：耗O₂%，耗O₂量（L/min）；產生CO₂%，CO₂ 產生量（L/min）；產生NH₃%，NH₃ 產生量（L/min）；產生CH₄%，CH₄ 產生量（L/min）；產生H₂S ppm，H₂S 產生量（L/min）；溫度；濕度；氣壓；風速；光照。
