DPM-3A電力參數表
用戶手冊
一. 簡介
DPM-3A電力參數表,是一種具有可用戶設置、LED顯示、電能累加記憶、數字通訊等功能的智能三相綜合電力參數監測儀表。
測量參量包括:相電壓/線電壓(V)、電流(I)、頻率(F)、功率(P、Q、S)、功率因數(PF)、電能(Wh、Vrh)??捎脩粼O(shè)定為三相四線制或三相三線制接線。測量參量采用真有效值算法,在40-60Hz范圍內,即使信號波形發生畸變,也可保證測量精度。
DPM-3A具備RS485接口,通訊采用MODBUS協議,便于現場聯網使用, 可與 RTU、PLC及多種工控組態軟件(組態王Synall、Intouch)實現網絡通訊,構成綜合電力監控(或遠程抄表)系統。 作為顯示儀表使用時,DPM-3A可以代替:三相電流表、三相電壓表、三相視在功率表、三相有功功率表、三相無功功率表、三相功率因數表、三相有功電能表、三相無功電能表、頻率表等。
在自動化系統中用作數據采集時,DPM-3A可以代替:三相電流變送器、三相電壓變送器、三相視在功率變送器、三相有功功率變送器、三相無功功率變送器、三相功率因數變送器、頻率變送器以及數據采集模塊、RTU等。
DPM-3A可廣泛應用于電力、郵電、石油、煤炭、冶金、鐵道、市政、智能大廈等行業、部門的電氣裝置、自動控制以及調度系統。
二. 技術參數
1 準確度 RD:相對誤差 RG:引用誤差
參數 | 顯示單位 | 準確度 | 范圍 |
相電壓 | kV/V | 0.2%RG | |
線電壓 | kV/V | 0.2%RG | |
電流 | kA/A | 0.2%RG | |
有功功率 | MW/kW | 0.5%RG | |
無功功率 | MVr/ kVr | 0.5%RG | |
視在功率 | MVA/kVA | 0.5%RG | |
有功電能 | MWh/kWh | 1.0%RD | cosφ1.0–0.5 電壓>50% 電流>10% |
無功電能 | MVrh/kVrh | sinφ1.0–0.5 電壓>50% 電流>10% | |
功率因數 | 0.5%RG | ||
頻率 | Hz | ±0.05Hz |
2 輸入
交流電壓通道 | 交流電流通道 | |
輸入阻抗 | > 50kΩ | <0.05Ω |
量程 | 0~150V | 0~6A |
3 電能脈沖輸出
2路輸出:正向有功電能、正向無功電能
脈沖常數:1600imp/kWh(kVrh);電壓、電流變比不參與運算
輸出類型:集電極開路光耦輸出
4 電壓信號接線方式
三相三線制或三相四線制,可設置
5 通訊
串行口:RS485(標準)/RS232(可選);MODBUS協議
6 顯示方式
3行5位LED數碼顯示
7 絕緣強度(在輸入/機殼 / 電源之間)
引用標準:IEC688-1992
試驗方法:AC2kV 1分鐘 漏電流2mA
8 穩定性
溫度范圍:-10~+50℃
溫度影響:100ppm/℃
長期穩定性:<0.2%/年
9 工作條件
溫度:-10~+50℃
濕度:20~95% 無凝露
10 儲藏條件
溫度:-25~+75℃
濕度:20~95% 無凝露
11 工作電源
電源電壓:AC 198~242V;40~70Hz
整機功耗:< 5W
12 重量
凈重:1.5kG
13 外形尺寸
外形尺寸:120mm(長)×120mm(寬)×130mm(深)
安裝面尺寸:111mm×111mm
三. 外型、端子定義及安裝開孔尺寸
外形尺寸圖
后面板端子示意圖 推薦安裝開孔尺寸
四. 測量參量及符號表示
兩種接線方式下,所有可監測的參量如下表:
1. 三相四線制
序號 | 符號 | 參量 | 量綱 |
1 | UA | A相電壓 | kV/V |
2 | UB | B相電壓 | kV/V |
3 | UC | C相電壓 | kV/V |
4 | IA | A相電流 | kA/A |
5 | IB | B相電流 | kA/A |
6 | IC | C相電流 | kA/A |
7 | PA | A相有功功率 | MW/kW |
8 | PB | B相有功功率 | MW/kW |
9 | PC | C相有功功率 | MW/kW |
10 | QA | A相無功功率 | MVr/kVr |
11 | QB | B相無功功率 | MVr/kVr |
12 | QC | C相無功功率 | MVr/kVr |
13 | SA | A相視在功率 | MVA/KVA |
14 | SB | B相視在功率 | MVA/KVA |
15 | SC | C相視在功率 | MVA/KVA |
16 | PFA | A相功率因數 | |
17 | PFB | B相功率因數 | |
18 | PFC | C相功率因數 | |
19 | Pt | 總有功功率 | MW/kW |
20 | Qt | 總無功功率 | MVr/kVr |
21 | St | 總視在功率 | MVA/kVA |
22 | PFt | 總功率因數 | |
23 | F | 頻率 | Hz |
24 | Ept | 總有功電能 | kWh |
25 | EQt | 總無功電能 | kVrh |
26 | + EP | 正向總有功電能 | kWh |
27 | + EQ | 正向總無功電能 | kVrh |
28 | - EP | 負向總有功電能 | kWh |
29 | - EQ | 負向總無功電能 | kVrh |
2. 三相三線制
序號 | 符號 | 參量 | 量綱 |
1 | UAB | AB線電壓 | kV/V |
2 | UBC | BC線電壓 | kV/V |
3 | UCA | CA線電壓 | kV/V |
4 | IA | AB線電流 | kA/A |
5 | IB | BC線電流 | kA/A |
6 | IC | CA線電流 | kA/A |
7 | Pt | 總有功功率 | MW/kW |
8 | Qt | 總無功功率 | MVr/kVr |
9 | St | 總視在功率 | MVA/kVA |
10 | PFt | 總功率因數 | |
11 | F | 頻率 | Hz |
12 | Ept | 總有功電能 | kWh |
13 | EQt | 總無功電能 | kVrh |
14 | + EP | 正向總有功電能 | kWh |
15 | + EQ | 正向總無功電能 | kVrh |
16 | - EP | 負向總有功電能 | kWh |
17 | - EQ | 負向總無功電能 | kVrh |
注1:儀表使用的量綱取決于用戶的設置。見6.5參數設置方法。電能僅計算儀表端子功率,不受電壓、電流變比及量綱的影響。
注2:功率因數的符號由無功功率的符號來確定
五. 后面板端子接線
5.1 三相四線制接線圖 5.2三相三線制接線圖
5.3接線說明
電壓信號:
三相三線制,把UB和UN短接,作為一相。其它兩相接UA、UC。
三相四線制,UN接零線,3相電壓按圖示接UA、UB、UC。
電流信號:
按標示接入3相電流,下標帶“+”端子為流入儀表端。
六. 儀表操作
6.1 顯示頁面
LED指示燈,表示當前窗口所顯示的電量。
左側的LED燈亮表示本窗口顯示的電量,右側的LED組合顯示本行窗口所顯示的電量值,例上圖:左側的V燈亮,右側的A/AB、B/BC、C/CA燈亮,左上側的3P4W燈亮表示本窗口顯示的為三相四線制時A、B、C相的電壓值;若左側的V燈亮,右側的A/AB、B/BC、C/CA燈亮,左上側的3P3W燈亮表示本窗口顯示的為三相三線制時AB線、BC線、CA線的電壓值,若右側Pt、Qt、PFt燈亮表示為上行為總的有功功率,中間行為總的無功功率,下行為總的功率因數;若左側P燈亮,右側的A/AB、B/BC、C/CA燈亮表示為上行為A相的有功功率,中間行為B相的有功功率,下行為C相的有功功率。
V/A/kW/kVr燈亮代表當前量綱為V/A/kW/kVr,
kV/kA/MW/MVr燈亮代表當前量綱kV/kA/MW/MVr.
6.2 按鍵功能
儀表按鍵具有復用功能,當儀表處于正常顯示狀態和參數設置狀態時,功能定義如下:
1. 正常顯示狀態
:向前翻頁
:向后翻頁
:開始/停止巡顯
+
:進入?yún)?shù)設置狀態
2. 設置狀態
:調整光標位置,向左移一位,從右到左循環;或切換到上一選項
:光標所在位的數字,增1,從0到9循環;或切換到下一選項
:保存本頁設置,并切換到下一設置頁
6.3 切換顯示頁
在固定顯示方式時,按可以向前翻頁,按
鍵可以向后翻頁。

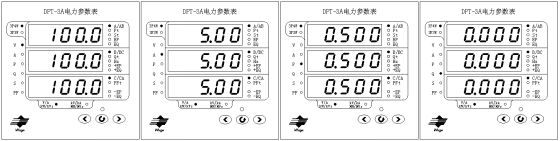

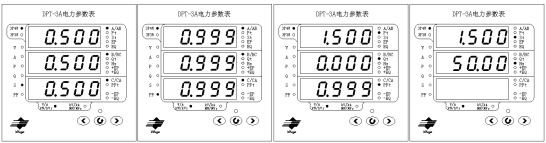

三相四線制時顯示順序:
1 2 3 4
5 6 7 8
9 10

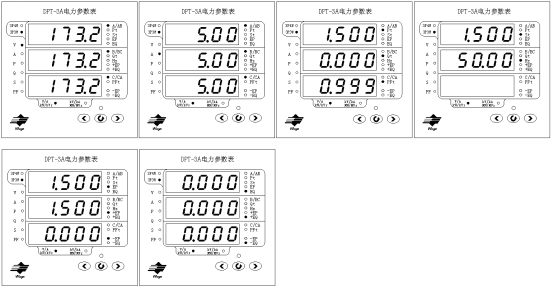

三相三線制時顯示順序:
6.4 巡顯顯示
儀表處于巡顯方式時,按用戶設定的周期,自動地切換顯示頁面,循環顯示。
在固定方式時,按鍵,進入巡顯方式;處于巡顯方式時,再按
鍵,則退出巡顯方式。儀表在開機后,自動進入關機時的顯示狀態。
6.5 參數設置方法
儀器內部保存了運行所需的參數,這些參數是斷電保護的??赏ㄟ^前面板按鍵設置這些參數。
同時按前面板和
鍵,儀器進入?yún)?shù)設置狀態。
在參數設置狀態下,設置頁序號與設置項的對應關系請參照7.4;在參數設置狀態下,按鍵作用如下:
:調整光標位置,向左移一位,從右到左循環;
:光標所在位的數字,增1,從0到9循環;
:保存本頁設置,并切換到下一設置頁
注意:
1. 只有在進入第一個設置頁P(yáng)01頁時,正確輸入密碼,才能對本機參數進行設置。否則,所有設置頁的內容都不能更改,只能瀏覽。
2 一個設置項的值被改變后,必須按一次鍵,將設置項切換,才能覆寫該設置項對應的內部參數,使得設置生效。
3. 設置項是儀器運行的重要參數,請?jiān)O(shè)置后注意檢查。
6.6 設置項列表
代號 | 設置項 | 出廠值 | 說明 |
P01 | 本機密碼 | 1111 | 正確輸入密碼后才能進行參數設置,否則只能瀏覽 |
P02 | 顯示換頁時間 | 02 | 單位:秒 |
P03 | 本機地址 | 000 | 注1 |
P04 | 串行口波特率 | 9600 | 1200,2400,4800,9600,19200注意要和上位機設置的波特率相同 |
P05 | PT變比 | 00001 | 注2 |
P06 | CT變比 | 00001 | 注2 |
P07 | 接線方式 | 0 | 0代表三相四線制 1代表三相三線制 |
P08 | 量綱 | 0 | 0代表V/A/kW//kVr 1代表kV/kA/MW/MVr 注3 |
P09 | 電能脈沖常數 | 1600 | 1600 / 3200(imp/kWh) |
P10 | 電能累加值 | 0 | 0代表保持原值 1代表清零 |
P11 | 更新密碼 | 0000 | 如在S01頁中正確輸入了密碼,在此處可更改為其它值。0000表示保持原密碼。 |
注1:儀表地址取值范圍為001-255,同一路RS485總線上的儀表,地址不能重復;儀表的出廠設定地址見標簽。
注2:在儀表量綱是kV/kA/MW/Mvr時,應將PT、CT的一次值轉換為V、A計算
例:PT一次電壓 U1 = 15kV,二次電壓 U2 = 100V
PT變比 = 15kV / 100V = 15000 / 100 = 150;輸入值應是150
例:CT一次電流 I1 = 12kA,二次電流 I2 = 5A
CT變比 = 12KA / 5A = 12000 / 5 = 2400;輸入值應是2400
注3:應根據被測量的電壓等級,選擇適當?shù)牧烤V
電能固定地計算二次值,單位是kWh、kVrh
在進入到參數設置狀態下,儀表的上行顯示為設置代號,下行顯示的為儀表的參數值:
輸入密碼 顯示換頁時間 本機地址 串行口波特率 PT變比 CT變比
接線方式 量綱 電能脈沖常數 電能累加值 更新密碼
6.7 LED數碼管顯示舉例:
窗口顯示是通過左、右側的發光管及三行數碼管組合顯示的,左側的發光管表示本窗口顯示的電量。
例子如下:

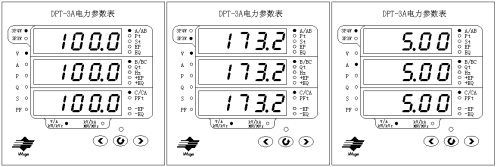

上圖為A相相電壓100.0V 上圖為AB線電壓173.2V 上圖為 A相電流5.00A
B相相電壓100.0V BC線電壓173.2V B相電流5.00A
C相相電壓100.0V CA線電壓173.2V C相電流5.00A

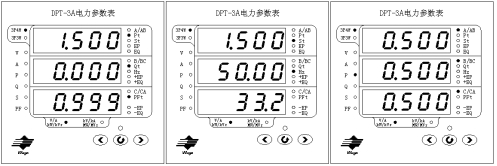

上圖表示為 上圖表示為 上圖表示為
總的有功功率為1.500kW 總的視在功率為1.500kVA A相有功功率為0.500 kW
總的無功功率為0.000kVr 接入頻率為50.00Hz B相有功功率為0.500kW
總的功率因數為0.999 監測溫度為 33.2℃ C相有功功率為0.500kW
6.8 參數設置過程舉例:
例1:修改儀表地址:(把原地址001修改為101,當前密碼為1111)
在任意顯示界面下同時按下和
鍵,進入到設置狀態第一頁,此時下行數碼管顯示為0000且最后一位閃顯,按
鍵改變數值至1,然后按
鍵使得下行數碼管倒數第2位閃顯,再按
鍵改變數值至1,重復此項操作至顯示為1111后按
鍵切換到第2頁,第2頁不需改動,繼續按
鍵切換到第3頁,操作同第一頁方法改變最后一行數碼管顯示為101后按
鍵,切換至下一頁,重復按
鍵,使設置界面循環一周后切換到最初顯示界面,改變的參數設置自動保存。

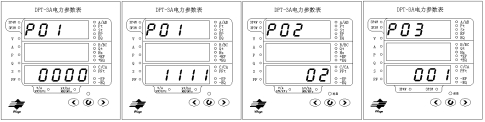

顯示順序如下:

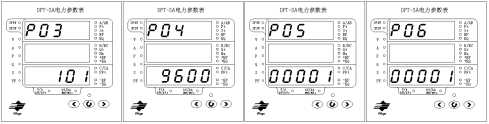

1輸入密碼前 2 輸入密碼后 3顯示換頁時間 4 修改前本機地址
5修改后本機地址 6串行口波特率 7 PT變比 8 CT變比

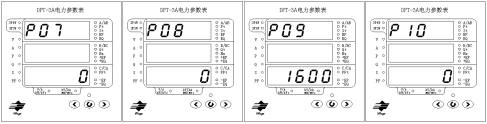

9接線方式 10量綱 11電能脈沖常數 12 電能累加值
注意:只有在進入第一個設置頁P01頁時正確輸入密碼,才能對本機
參數進行設置。否則,所有設置頁的內容都不能更改,只能瀏覽。
13更新密碼
七.通訊說明
7.1 通訊功能簡介:
DPM-3A具備一路RS485接口。通訊采用MODBUS- RTU協議,便于現場聯網使用, 可與 RTU、PLC及多種工控組態軟件(組態王Synall、Intouch)實現網絡通訊,構成綜合電力監控(或遠程抄表)系統。

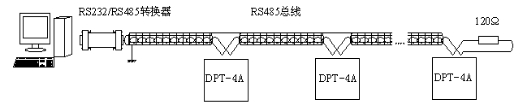

7.2 RS485接線方法
DPM-3A儀表通訊口使用特征阻抗為120Ω的屏蔽雙絞線連接,連接到RS485網絡上。推薦上圖的接線方式;總線末端應接匹配電阻(120Ω)。最大電纜長度1200米。
7.3 地址和波特率設置
同一總線上的多臺DPM-3A,應擁有不相同的地址值。地址值范圍001~255;波特率要和主站設置的一致。可以在1200,2400,4800,9600,19200中選擇。如果通訊距離較長,無法建立通訊,應該降低波特率。
7.4 ModBus基本規則
RS-485通訊遵照主/從方式。數據可以在一個主站和64個子站(DPM-3A)之間傳遞。
u 主站初始化和控制在RS-485通訊回路上傳遞的所有信息。
u 任何一次通訊都不能從子站開始。
u 在RS-485回路上的所有通訊都以“信息幀”方式傳遞。
u 如果主站或子站接收到含有未知命令的信息幀,則不做響應。
7.5 字節格式
通訊傳輸為異步方式,并以字節為單位。 在RS-485線路上傳遞的每一個字節都是10位的串行數據流:
位流 | Modbus RTU |
起始位 | 1位 |
數據位 | 8位 |
停止位 | 1位 |
7.6 DPM-3A通訊規約
當通訊命令發送至儀表時(下行),符合相應的地址碼的設備接收通訊命令,讀取信息,如果沒有出錯,則執行相應的任務;然后把執行結果返送給發送者(上行)。
下行幀格式:
ADDR | CS | DATA | CRC | ||
初始延時 | 地址碼 | 功能碼 | 數據區 | 錯誤校驗 | 結束延時 |
(注*) | 1字節 | 1字節 | N字節 | 2字節(CRC) | (注*) |
上行幀格式:
ADDR | CS | LEN | DATA | CRC | ||
初始延時 | 地址碼 | 功能碼 | 數據區字節數 | 數據區 | 錯誤校驗 | 結束延時 |
(注*) | 1字節 | 1字節 | 1字節 | N字節 | 2字節(CRC) | (注*) |
注* :延時時間,按設定波特率,至少等于傳輸4個字節的時間
地址碼(ADDR):
主機發送的信息幀,地址碼表明目的子機;子機發送的信息幀,地址碼表明發送者的地址。
功能碼(CS):
主機發送的信息幀,功能碼告訴子機執行什么動作;子機響應的信息幀,功能碼與主機發送來的功能碼一樣,并表明子機已響應主機進行操作。如果子機發送的功能碼的最高位是1,則表明子機沒有響應或出錯。
DPM-3A功能碼:
功能碼 | 定 義 | 操 作 |
03H | 讀寄存器 | 讀取一個或多個寄存器的數據 |
數據區字節數(LEN):
僅上行幀包含此段。
數據區(DATA):
由主機發送的讀命令(03H)信息幀的數據區,包含需要回送的數據的信息,包括寄存器的起始地址及讀取長度(寄存器個數);子機應答信息幀的數據區給出了寄存器的內容。
錯誤校驗碼(CRC):
主機或子機可用校驗碼進行判別接收信息是否出錯。錯誤校驗碼采用冗余循環校驗碼(CRC)。校驗碼包含2個字節,即16位二進制。CRC碼由發送端計算,放置于發送信息的尾部。接收端的設備再重新計算接收到信息的CRC碼,比較計算得到的CRC碼是否與接收到的相符,如果二者不相符,則表明出錯。
CRC碼的計算步驟為:
1、 置16位寄存器為十六進制FFFF(即全為1)。稱此寄存器為CRC寄存器。
2、 把一個8位數據與16位CRC寄存器的低位相異或,把結果放于CRC寄存器。
3、 把寄存器的內容右移一位(朝低位),用0填補最高位,檢查最低位(移出位)。
4、 如果最低位為0:重復第3步(再次移位)。
如果最低位為1:CRC寄存器與多項式A001(1010 0000 0000 0001)進行異或。
5、 重復步驟3和4,直到右移8次,這樣整個8位數據全部進行了處理。
6、 重復步驟2到步驟5,進行下一個8位的處理。
7、 最后得到的CRC寄存器即為CRC碼,低字節在前,高字節在后。
7.7 出錯處理
接收到的信息如有CRC錯誤,則將被DPM-3A忽略。
當DPM-3A檢測到了CRC碼出錯以外的錯誤時,將向主機回送信息幀。子機返送給主機的功能碼,是將錯誤信息幀的功能碼邏輯或80H。以下的這些代碼表明有意外的錯誤發生。
錯誤報告信息幀格式
地址碼: | 1字節 |
功能碼: | 1字節(邏輯或80H) |
數據區字節數 | 1字節 |
數據區(錯誤碼): | 1字節 |
CRC碼: | 2字節 |
DPM-3A定義的錯誤碼
01 | 接收到的功能碼DPM-3A不支持。 |
02 | 指定的數據位置超出DPM-3A定義的地址范圍 |
03 | 接收到主機發送的數據值超出相應地址的數據范圍 |
7.8 信息幀(03H)格式舉例:
DPM-3A的模擬量寄存器以2字節為基本單位。
例如:子機地址為01,起始地址0034的3個寄存器的數據為:
地 址 | 數據(16進制) |
0034 | 1388 |
0036 | B6C9 |
0038 | 209B |
主機發送:
字節數 | 數據 | 含義 | |
子機地址 | 1 | 01 | 發送至子機01 |
功能碼 | 1 | 03 | 讀取寄存器 |
起始地址 | 2 | 00 | 起始地址為0034 |
34 | |||
讀取個數 | 2 | 00 | 讀取3個寄存器 |
03 | |||
CRC碼 | 2 | **(Lo) | 由主機計算得到的CRC碼 |
**(Hi) |
子機響應:
字節數 | 含義 | ||
子機地址 | 1 | 01 | 本幀由子機01發送 |
功能碼 | 1 | 03 | 上傳寄存器數據 |
數據區字節數 | 1 | 06 | 6字節(3個寄存器) |
寄存器數據1 | 2 | 13 | 地址為0034內的內容 |
88 | |||
寄存器數據2 | 2 | B6 | 地址為0036內的內容 |
C9 | |||
寄存器數據3 | 2 | 20 | 地址為0038內的內容 |
9B | |||
CRC碼 | 2 | **(Lo) | 由子機計算得到的CRC碼 |
**(Hi) |
7.9 數據變換
從DPM-3A輸出的模擬量數據(Rx),都被規范成2個字節,或4個字節(電能)。
項目 | 公式 | 取值范圍 | 符號 | 說明 | ||||
電壓 (V) | U = Rx×0.01 | 0~65535 | 無 | Ua | Ub | Uc | ||
Uab | Ubc | Uca | ||||||
電流(A) | I = Rx×0.001 | 0~65535 | 無 | Ia | Ib | Ic | ||
頻率(Hz) | F = Rx×0.01 | 0~65535 | 無 | F | ||||
功率因數 | PF = Rx×0.001 | -1000~1000 | 有 | PFa | PFb | PFc | PFt | |
有功功率(W) | P = Rx×0.001 | -32768~32768 | 有 | Pa | Pb | Pc | Pt | |
無功功率(Q) | Q = Rx×0.001 | -32768~32768 | 有 | Qa | Qb | Qc | Qt | |
視在功率(S) | S = Rx×0.001 | 0~65535 | 無 | Sa | Sb | Sc | St | |
電能 | Rx×0.001 | 0~109 | 無 | kW·h | kVr·h |
7.10 寄存器地址定義
功能碼03H所映射的數據區:
地址 | 三相四線 | 三相三線 |
00(00H) | 相電壓Ua | 線電壓Uab |
01(01H) | 相電壓Ub | 線電壓Ubc |
02(02H) | 相電壓Uc | 線電壓Uca |
03(03H) | 電流Ia | 電流Ia |
04(04H) | 電流Ib | 電流Ib |
05(05H) | 電流Ic | 電流Ic |
06(06H) | F頻率 | F頻率 |
07(07H) | A相有功Pa | Pt合相有功 |
08(08H) | B相有功Pb | Qt合相無功 |
09(09H) | C相有功Pc | St合相視在 |
10(0AH) | A相無功Qa | PFt合相功率因數 |
11(0BH) | B相無功Qb | PEPt(H) 正向有功電能(高位字) |
12(0CH) | C相無功Qc | PEPt(L) 正向有功電能(低位字) |
13(0DH) | A相視在Sa | PEQt(H) 正向無功電能(高位字) |
14(0EH) | B相視在Sb | PEQt(L) 正向無功電能(低位字) |
15(0FH) | C相視在Sc | NEPt(H) 反向有功電能(高位字) |
16(10H) | A相功率因數PFa | NEPt(L) 反向有功電能(低位字) |
17(11H) | B相功率因數PFb | NEQt(H) 反向無功電能(高位字) |
18(12H) | C相功率因數PFc | NEQt(L) 反向無功電能(低位字) |
19(13H) | Pt合相有功 | EPt(H) 總有功電能(高位字) |
20(14H) | Qt合相無功 | EPt(L) 總有功電能(低位字) |
21(15H) | St合相視在 | EQt(H) 總無功電能(高位字) |
22(16H) | PFt合相功率因數 | EQt(L) 總無功電能(低位字) |
23(17H) | ADC7 | |
24(18H) | PEPt(H) 正向有功電能(高位字) | |
25(19H) | PEPt(L) 正向有功電能(低位字) | |
26(1AH) | PEQt(H) 正向無功電能(高位字) | |
27(1BH) | PEQt(L) 正向無功電能(低位字) | |
28(1CH) | NEPt(H) 反向有功電能(高位字) | |
29(1DH) | NEPt(L) 反向有功電能(低位字) | |
30(1EH) | NEQt(H) 反向無功電能(高位字) | |
31(1FH) | NEQt(L) 反向無功電能(低位字) | |
32(20H) | EPt(H) 總有功電能(高位字) | |
33(21H) | EPt(L) 總有功電能(低位字) | |
34(22H) | EQt(H) 總無功電能(高位字) | |
35(23H) | EQt(L) 總無功電能(低位字) |
注意:
i. 讀取的數據(03H),是以“Big Endianness”形式存儲的,Windows平臺的應用程序獲得這些數據時,應轉換為Little Endianness后再使用。
ii. 電能數據占4字節。當讀取電能數據時,或一次讀取多個數據,且起點或終點落入電能寄存器區間時,應留意命令幀(03H)的“起始地址”、“讀取寄存器數”。對于每個電能數據,“讀取寄存器數”應為2 ,“起始地址”應指向項電能的高位字,如指向低位字,則上傳的數據無意義。
八. 訂貨說明
訂貨時,如無特殊說明,儀表按本手冊技術參數配置;
以下參數可按用戶需求定制:
u 串口類型:RS485 或 RS232
u 通訊協議(須用戶提供詳盡資料)
u 通道類型
u 通道量程
用戶最好能夠提供以下參數,以便減少用戶對儀表設置的工作量:
u PT變比
u CT變比
u 交流電壓、交流電流、有功功率、無功功率額定值(或標稱值)
九. 包裝
裝置采用紙箱包裝,內襯防震泡沫及防水塑料袋。
裝箱資料:出廠調試報告、合格證、用戶手冊、軟件光盤
上一篇:沒有了!
下一篇:沒有了!
24小時免費咨詢
請輸入您的聯系電話,座機請加區號
