DNI-A 負序電流監測儀

用戶手冊

一. 簡介

DNI-A負序電流監測儀采用高性能單片機，采用真有效值算法，采集、計算負序電流等7個電力參數。在30-70Hz范圍內，即使信號波形發生畸變后，也可保證測量精度。支持RS232或RS485通訊，便于現場聯網使用。

DNI-A具備負序過流、反時限負序過零報警輸出，同時具備信號的變送輸出（4-20mA）。

二. 技術參數

1、 準確度

優于 0.5% F.S.

2、 輸入

注* ：根據現場CT的二次值，確定電流通道的標稱輸入，AC5A或AC1A。取標稱輸入的1.2倍為量程。

3、 輸出

4、 通訊

串行口：RS485(標準)／RS232(可選)

5、 絕緣強度（在輸入／機殼／電源之間）

引用標準：IEC688－1992

試驗方法：AC2kV 1分鐘 漏電流2mA

6、 穩定性

溫度范圍：－10～＋50℃

溫度影響：100ppm/℃

長期穩定性：＜0.2％/年

7、 工作條件

溫度：－10～＋50℃

濕度：20～95％     無凝露

8、 儲藏條件

溫度：－25～＋75℃

濕度：20～95％     無凝露

9、 工作電源

電源電壓：AC 198～242V;40～70Hz

整機功耗：＜ 8W

10、 重量

凈重：3.5kG

11、 外形尺寸

外形尺寸：160mm(長)×84mm(寬)×320mm(深)

安裝開孔尺寸：150mm×75mm

三. 測量參量及符號表示

所有可監測的參量如下表：

四. 后面板端子接線

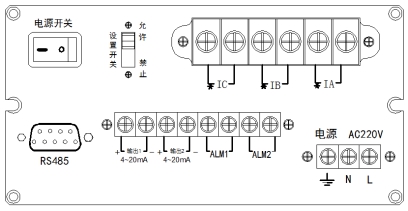

1、 后面板示意圖

2、 信號

按標示接入電流信號，“*”端子為流入儀表端。

3、 RS485（標準）

4、 RS232（可選）

5、 報警信號

報警輸出接點的容量為：12A，125VAC；7A，250V-28VDC；

ALM1 : 負序過流報警節點

ALM2 : 反時限負序過流報警節點

6、 模擬量輸出

輸出1：負序電流

輸出2：反時限負序電流

7、 工作電源

五. 操作說明

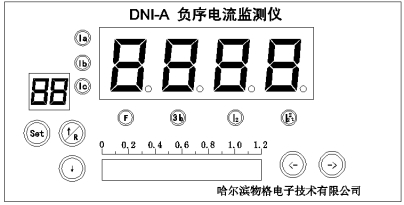

5.1 前面板說明

主 LED：4位，顯示被測參量值；設置時顯示設置值

輔LED：2位，設置時顯示設置項序號

參量指示燈：指示當前主LED、光柱顯示的參量

24線光柱：標尺取標幺值，滿度為1.2

按鍵 ：操作見本手冊后續部分

5.2 切換顯示參量

主LED窗口顯示參量值，指示燈指示當前顯示參量。顯示刷新頻率1Hz-10Hz可設，顯示方式可設置為固定方式或巡顯方式，詳見5.3.2。

在固定方式時，按或鍵，可以切換顯示的參量。

在固定方式時，按鍵，進入巡顯方式，按設定的周期自動切換顯示參量，循環顯示；處于巡顯方式時，按鍵，則退出巡顯方式。

儀器在開機后即進入監測狀態（處于非設置狀態時，詳見5.3.1），按上次關機前的方式顯示，如上次關機時儀器處于巡顯方式，則開機后就進入巡顯方式。

5.3  參數設置

5.3.1 設置方法

儀器內部保存了運行所需的參數，這些參數是斷電保護的。儀器提供了通過前面板設置這些參數的方法。

首先將后面板“設置”開關撥至“允許”位，然后按前面板鍵，此時儀器進入?yún)?shù)設置狀態。

在參數設置狀態，輔LED顯示設置項的序號，序號與設置項的對應關系請參照5.3.2；主LED窗口顯示設置項的值，閃動位指示光標所在位。

在參數設置狀態，按鍵的操作定義如下：

 切換設置項到下一項

 右移光標

 左移光標

 光標所在位的值增1

 光標所在位的值減1

設置完成后，將后面板“設置”開關撥至“禁止”位，然后按前面板鍵，儀器進入運行狀態。

注意：

1. 一個設置項的值被改變后，必須按一次鍵，將設置項切換，才能覆寫該設置項的內部參數，使得設置生效。

2. 運行狀態時，應使后面板“設置開關”處于“禁止”位，否則儀器開機后將進入設置狀態。

3. 設置項是儀器運行的重要參數，請設置后注意檢查。

5.3.2 設置項

注：

地址：儀表地址，同一總線上的儀表，地址不能重復。出廠時設定的地址見調試報告。

額定值：用于儀表的光柱顯示，以及DMC.EXE程序中曲線的繪制。不能為0；儀表自動取交流電流的額定值，作為3I0、I₂ 的額定值，不提供單獨的設置項。

小數位數：用于確定參量顯示時取小數的位數，這個設置值應不使得顯示位數過限（儀表LED的位數）。儀表自動取交流電流的小數位數，作為3I0、I₂ 的小數位數，不提供單獨的設置項。

變比：儀表外接CT的變比。為簡化輸入，此處的輸入值取CT變比的一次值；儀表約定取5A/1A作為CT變比的二次值。

如，對于標稱輸入為AC1A的DNI-A，如果定子電流變比輸入28，則其含義是外接CT的變比為28kA/1A。

又如，對于標稱輸入為AC5A的DNI-A，如果定子電流變比輸入12，則其含義是外接CT的變比為12kA/5A。

當實際的CT二次值不符合DNI-A的標稱輸入值時，此處的輸入值應換算得出：

輸入值  = （變比一次值 / 變比二次值）× 標稱輸入值

如，標稱輸入為AC5A的DNI-A，外接的CT的變比為12kA/1A，則交流電流變比值應輸入（12/1）* 5 = 60。

特別地，如果沒有外接CT，或者要求儀表顯示二次值，則變比值應輸入儀表的標稱輸入值，5/1(A)。

Is ： 具體含義參見5.4

A  K  I₂￥ ：具體含義參見5.5

5.4 負序過流報警

運行時，儀表地每0.1秒計算一點I₂值（有名值），并顯示；如果1秒內的I₂的平均值大于等于Is，則發負序過流報警信號。

注：

1. Is設為0，則禁止了負序過流報警功能。

2. 報警信號持續10秒，此后的2分鐘內報警信號被禁止。

3. Is值的設置方法，請參見5.3.2

5.5 反時限負序過流的計算、顯示、報警

反時限負序過流報警信號的依據：

     （公式1）

式中：

I₂  -- 通過發電機的負序電流，取標么值（以額定電流為基值），由儀表實時測量得到；

I_2￥  --發電機長期允許承受的負序電流，取標么值（以額定電流為基值），由用戶設置；

K -- 考慮轉子散熱的系數，取K= 0～1.0，由用戶設置；

A -- 發電機短時負序轉子發熱的常數，代表了發電機短時承受負序電流的能力，由用戶設置；

t -- 動作時間；

在公式1中，如果某時段（I₂²  -  K I_2￥² ） <  0，則s值得零，即不做負向積分。

如果將K或I_2￥設置為零，則反時限負序過流報警信號的依據簡化為：

             （公式2）

一般而言，這個報警判據較為保守。

注：

1. 累計時間t最長為1000s

2. 儀表在主LED中顯示S值（對應的參量指示燈為“I₂²t”），小數位數固定地取2位；S值的光柱表示的基值，取公式1中的A值。

3. A值設為0，則禁止了反時限負序過流報警功能；此時，儀表仍計算顯示S值，對于光柱顯示及DMC軟件趨勢圖，則固定取40.0做S值的基值。

4. A  K  I₂￥ 的設置方法，請參見5.3.2.

S值的計算過程如下：

1. 從開機開始，儀表持續按公式1計算S值，并顯示這個值；一旦當前滿足了S 3 A，則發出反時限負序過流報警。

2. 如果持續計算長度達到1000s，則計算時間長度不再延長，計算區間開始滑動，每5s滑動一次，每次滑動5s，計算區間的終點是當前時刻，起點是1000s前。

3. 計算區間每滑動一次，儀表計算一次區間內的S值，并顯示這個值；如果S < A ，則沒有動作；一旦當前滿足了S 3 A，則發出反時限負序過流報警信號。

注：

1. 報警信號持續10s，此后的2分鐘內報警信號被禁止。

2. 使用DMC軟件讀取信號波形后，導致清零S值，重新開始計算。

5.6 恢復出廠參數

儀器內部保存的參數，對儀表的正確運行起關鍵作用；儀表出廠時，內部都備份了一份出廠默認參數。當參數出現錯誤時，儀表可能出現顯示混亂、計算錯誤等現象，此時可按以下步驟恢復出廠參數：

1. 關機，將后面板“設置”開關撥至“允許”位

2. 按住前面板鍵，不要放開，開機

3. 儀表主LED窗口開始計數，這個過程中不要放開鍵，直至計數至500

4. 放開鍵，主LED窗口開始到計數，在計數減為0之前，按一次鍵

5. 參數被恢復為出廠狀態，儀表開始運行

六. RS485接線

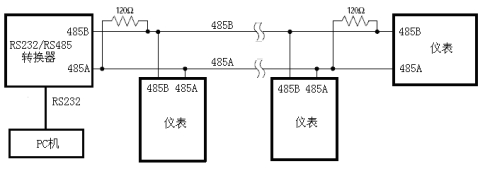

使用RS485連接多臺儀表時，推薦下圖的接線方式；總線兩端應接匹配電阻（120Ω）。最大電纜長度1200米。

七. 訂貨說明

如無特殊說明，儀表按本手冊技術參數配置；

以下項目可按用戶需求定制：

u 串口類型：RS485 或 RS232

u 通訊協議（須用戶提供詳盡資料）

u 通道類型

u 通道量程

用戶最好能夠提供以下參數，以便減少用戶對儀表設置的工作量：

u CT變比

u 交流電流額定值（或標稱值）

u Is ： 具體含義參見5.4

u A  K  I₂￥ ：具體含義參見5.5

 八. 包裝

裝置采用紙箱包裝，內襯防震泡沫及防水塑料袋。

裝箱資料：出廠調試報告、合格證、用戶手冊、軟件光盤、RS232通訊線（儀表串口選擇RS232時）

九. 保修、服務

產品免費保修1年；終身維修。

十. 外型及安裝開孔尺寸

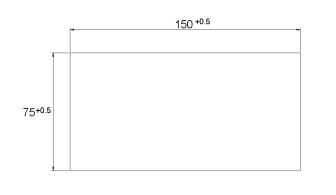

推薦安裝開孔尺寸
