DPA-2功角監測儀用戶手冊
一、簡介
DPA-2,是一種具有LED顯示、變送輸出、數字通訊等功能的智能功角監測儀。DPA-2具備以下特點:
1.接入轉速信號、定子電壓,實時監測功角
2.兼容1:1、1:60兩種轉速信號
3.功角變送輸出(4-20mA);功角過限報警輸出
4.監測定子電壓、定子電流、有功功率、無功功率等發電機運行參數
5.RS-485(MODBUS)通訊
6.現場無法接入轉速信號時,可啟用計算功角
DPA-2實時監測功角,當現場不具備實測功角條件時,可以顯示計算功角。功角的模擬量輸出4-20mA信號可以接入現場RTU,通過RTU進行數據遠傳。也可通過MODBUS協議向其他系統提過實時數據。
DPA-2還實時監測發電機定子電壓、電流、頻率、有功功率、無功功率、功率因數等參數。
二、技術參數
2.1 測量參量
序 號 | 符 號 | 參 量 | 量 綱 |
1 | dG | 功角 | ° |
2 | n | 轉速 | rpm |
3 | UAB | 定子電壓 | kV |
4 | UBC | 定子電壓 | kV |
5 | UCA | 定子電壓 | kV |
6 | IA | 定子電流 | kA |
7 | IB | 定子電流 | kA |
8 | IC | 定子電流 | kA |
9 | F | 發電機頻率 | Hz |
10 | P | 有功功率 | MW |
11 | Q | 無功功率 | Mvar |
12 | cosφ | 功率因數 |
2.2 準確度
參 數 | 顯示單位 | 準確度( FSR) |
定子電壓 | kV | 0.2% |
定子電流 | kA | 0.2% |
有功功率 | MW | 0.5% |
無功功率 | Mvar | 0.5% |
功率因數 | 0.5% | |
頻率 | Hz | ±0.02 |
功角 | ° | ±0.3 |
轉速 | rpm | ±0.1 |
2.3 輸入
交流電壓通道 | 轉速信號通道 | 定子電流通道 | |
輸入阻抗 | > 50kΩ | > 50kΩ | < 0.05Ω |
量程 | AC150V | 0.5~150V | AC6A/AC1.2A(*) |
隔離耐壓(輸入/輸出) | 3000VDC |
注*:根據現場CT的二次值,確定電流通道的標稱輸入,AC5A或AC1A。取標稱輸入的1.2倍為量程。
2.4 報警節點
12A,125VAC;
2.5 電壓信號接線方式
三相三線制
2.6 通訊
串行口:RS-485,MODBUS協議
2.7 顯示方式
4位LED數碼顯示
2.8 絕緣強度(在輸入/機殼 / 電源之間)
引用標準:IEC688-1992
試驗方法:AC2kV 1分鐘 漏電流2mA
2.9 穩定性
溫度范圍:-10~+50℃
溫度影響:100ppm/℃
長期穩定性:<0.2%/年
2.10 工作條件
溫度:-10~+50℃
濕度:20~95% 無凝露
2.11 儲藏條件
溫度:-25~+75℃
濕度:20~95% 無凝露
2.12 工作電源
電源電壓:AC 198~242V 40~70Hz;DC110-220V
整機功耗:< 5W
2.13 重量
凈重:1.5kg
2.14 外形尺寸
外形尺寸:160(長)×84(寬)×320(深)
安裝開孔尺寸:150×75
三、外型、端子定義及安裝開孔尺寸

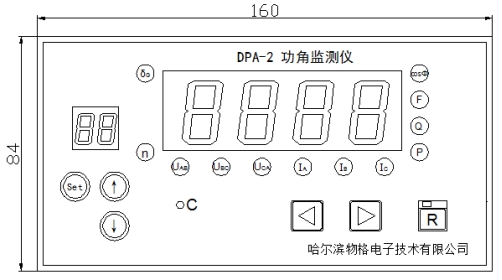

外形尺寸圖

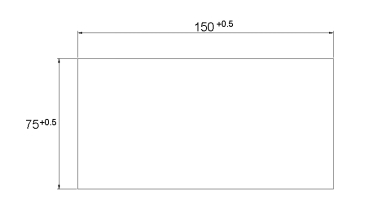

推薦安裝開孔尺寸

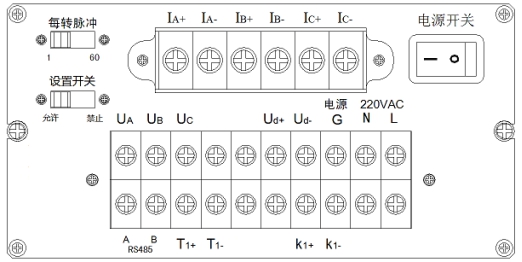

后面板端子示意圖
IA+/IA-:A相電流輸入端
IB+/IB-:B相電流輸入端
IC+/IC-:C相電流輸入端
UA/UB/UC:A相、B相、C相電壓輸入端,電壓為“△”接法。
Ud+/Ud-:轉速信號輸入端
G/N/L:設備工作電源輸入端
RS485-A/B:485信號輸出端
1/60:發電機轉子每旋轉一周發生的脈沖信號個數。詳情請參見第5章
允許/禁止:參數設置的允許或者禁止開關。具體設置方法請參見4.3。
T1+ / T1- :變送輸出(4-20mA),對應發電機功角(4 mA對應0°,20 mA對應90°) 。
K1+ / K1- :報警輸出(繼電器節點),對應發電機功角。
四、操作說明

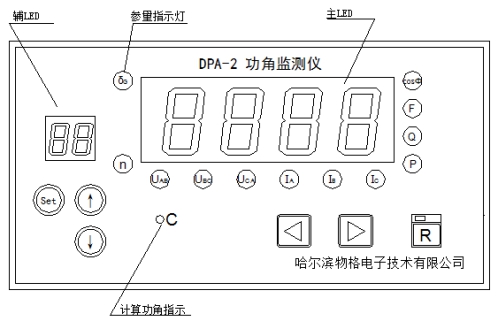

4.1 前面板說明
主 LED:4位,顯示被測參量值;設置時顯示設置值
輔 LED:2位,設置時顯示設置項序號
參量指示燈:指示當前主LED、光柱顯示的參量
按鍵 :操作見本手冊后續部分
4.2 切換顯示參量
主LED窗口顯示參量值,指示燈指示當前顯示參量。顯示刷新頻率1Hz-10Hz可設,顯示方式可設置為固定方式或巡顯方式,詳見5.3.2。
在固定顯示方式時,按或
鍵,可以切換顯示的參量。
在固定顯示方式時,按鍵,進入巡顯方式,按設定的周期自動切換顯示參量,循環顯示;處于巡顯方式時,按
鍵,則退出巡顯方式。
儀器在開機后即進入監測狀態(處于非設置狀態時,詳見5.3.1),按上次關機前的方式顯示,如上次關機時儀器處于巡顯方式,則開機后就進入巡顯方式。
4.3 參數設置
4.3.1 設置方法
儀器內部保存了運行所需的參數,這些參數是斷電保護的。儀器提供了通過前面板設置這些參數的方法。
首先將后面板“設置”開關撥至“允許”位,然后按前面板鍵,此時儀器進入?yún)?shù)設置狀態。
在參數設置狀態,輔LED顯示設置項的序號,序號與設置項的對應關系請參照5.3.2;主LED窗口顯示設置項的值,閃動位指示光標所在位。
在參數設置狀態,按鍵的操作定義如下:
切換設置項到下一項
右移光標
左移光標
光標所在位的值增1
光標所在位的值減1
設置完成后,將后面板“設置”開關撥至“禁止”位,然后按前面板鍵,儀器進入運行狀態。
注意:
1. 一個設置項的值被改變后,必須按一次鍵,將設置項切換,才能覆寫該設置項的內部參數,使得設置生效。
2. 運行狀態時,應使后面板“設置開關”處于“禁止”位,否則儀器開機后將進入設置狀態。
3. 設置項是儀器運行的重要參數,請?jiān)O(shè)置后注意檢查。
4.3.2 設置項
序號 | 設置項 | 出廠值 | 說明 |
01 | 本機地址 | 1 | 范圍:1-255 (注1) |
02 | 串行口波特率 | 1 | 0:4800,1:9600,2:19200 |
03 | 巡顯切換時間 | 5 | 秒 |
04 | 啟用計算功角 | 0 | 0:實測功角;1:計算功角 |
05 | 機組飽和電抗值(Ω) | 1.5 | |
06 | 極對數 | 1 | |
07 | 功角報警上限值(°) | 90 | dG ;設為0時禁止報警功能 |
08 | 定子電壓變比 | 15.00 | UAB、UBC、UCA |
09 | 定子電流變比 | 12.00 | IA、IB、IC |
10 | 定子電壓顯示小數位數 | 2 | UAB、UBC、UCA |
11 | 定子電流顯示小數位數 | 2 | IA、IB、IC |
12 | 功率顯示小數位數 | 1 | P、Q |
13 | 轉速顯示小數位數 | 1 | N |
14 | 發電機功角初始角(°) | 0 | 取值范圍:0~359.9。正常情況下禁止手動修改初始角值(參見4.4) |
15 | 啟用IB計算值 | 0 | 0:IB 實測值;1: IB 計算值 |
注:
地址:儀表的MODBUS通訊地址,同一總線上的儀表,地址不能重復。出廠時設定的地址見調試報告。
小數位數:用于確定參量顯示時取小數的位數,這個設置值應不使得顯示位數過限(儀表LED的位數)。
變比:儀表外接PT、CT的變比。為簡化輸入,此處的輸入值取PT、CT變比的一次值;約定分別取100V、5A/1A作為變比的二次值。
如,對于定子電壓,輸入15,則其含義是外接PT的變比為15kV/100V。
又如,對于標稱輸入為AC1A的DPA-2,如果定子電流變比輸入28,則其含義是外接CT的變比為28kA/1A。
又如,對于標稱輸入為AC5A的DPA-2,如果定子電流變比輸入12,則其含義是外接CT的變比為12kA/5A。
當實際的CT二次值不符合DPA-2的標稱輸入值時,此處的輸入值應換算得出:
輸入值 = (變比一次值 / 變比二次值)× 標稱輸入值
如,標稱輸入為AC5A的DPA-2,外接的CT的變比為12kA/1A,則交流電流變比值應輸入(12/1)* 5 = 60。
特別地,如果沒有外接CT,或者要求儀表顯示二次值,則變比值應輸入儀表的標稱輸入值,5/1(A)。
4.4 功角初始角
為了準確測量功角,應在一定條件下確定功角的初始角。確定初始角的條件:
1. 用于測量功角的定子電壓、轉速信號已正確接線
2. 儀器顯示的轉速、實測功角值穩定、有效(無效時儀器顯示值為"F")
3. 發電機已定速、未并網,定子電壓在額定值范圍內
確定初始角的操作是:首先將后面板“設置”開關撥至“禁止”位,然后同時按前面板鍵、
鍵,儀表將當前的功角值歸零,并保存初始角。
初始角應嚴格地在限定條件下確認,一經確認不應再操作;不應手動修改初始角值(設置項第14項)。確認后不應改變轉速信號的接線。
如果未能在正確的條件下進行初始角的初始化操作,則在機組運行狀態下可以通過計算發電機功角,并手動設置初始角。這是一種補救措施。具體操作請聯系廠家技術人員。
4.5 極對數
對于部分水輪機組,其轉子上的測速齒輪盤的齒數與其極對數相同,此時應將極對數輸入對應的設置項(參見4.3.2)。
例如,某水輪機組的極對數為28,額定轉速為107.1rpm,其安裝于轉子上的齒輪盤的齒數也是28。此時,應將儀表的“極對數”項設置為28,并將儀表后面上的轉速信號類型選擇開關撥至1:1處。在運行時,儀表接收到的轉速信號,是每分鐘發生107.1×28 = 3000個脈沖,儀表使用極對數(28)計算:3000 / 28 = 107.1rpm,得到了機組實際的轉速。
對于額定轉速為3000rpm的火電機組,此項應設置為1,然后再選擇轉速信號的類型(1:1或1:60),參見第5章。設置的極對數值,不影響功角的計算。
4.6 啟用IB計算值
在無法接入B相電流時,可以啟用IB計算值功能,通過接入的A相電流和C相電流計算出B相電流。
五、轉速信號
儀表接入的轉速信號,需要預先確定其類型:
5.1 1:1信號
這種信號通常來自汽輪機的測速信號,發電機轉子每旋轉一周發出一個脈沖信號?;跍y(cè)速傳感器類型的不同,脈沖信號的特性有所區別。
5.2 1:60信號
這種信號來自60齒的齒輪盤,發電機轉子每旋轉一周發出60個正弦電壓信號。正弦電壓信號的峰峰值高于1.0V即可正常測量
在儀表的后面板,安裝有轉速信號類型選擇的撥動開關,開關位置應按實際接入信號的類型。如果儀表顯示轉速值、功角異常(顯示“F”或不穩定),則應確認轉速信號是否符合要求。
以上的兩種轉速信號,基本覆蓋了火電機組的情況。對于水輪機組,或不符合以上兩種情況的轉速信號,請參見4.5極對數一節。
六、計算功角原理
在無法接入轉速信號時,功角可以用計算功角替代。
…… (1)
公式(1)是計算功角的公式。式中:
P:發電機有功功率,單位為MW
Q:發電機無功功率,單位為Mvar
UBC:發電機機端電壓,單位為kV
Xq:機組飽和電抗值。如果無此參數,可按Xq = 0.9Xd取值
啟用計算功角,應進行相應設置,而且Xq值需要正確寫入。請參見4.3節參數設置。
七、報警信號
當dG超過設置的限值時,儀表將發出對應的報警信號。限值的設置參見4.3節參數設置。
報警信號發出10秒后將停止,之后將阻塞10分鐘。阻塞時間之后,如果dG依然處于過限狀態,則會再次報警。
限值設為0,則禁止了報警功能。
八、通訊說明
8.1 通訊功能簡介:
DPA-2具備一路RS485接口。通訊采用MODBUS- RTU協議,便于現場聯網使用, 可與 RTU、PLC及多種工控組態軟件(組態王Synall、Intouch)實現網絡通訊。
8.2 RS485接線方法

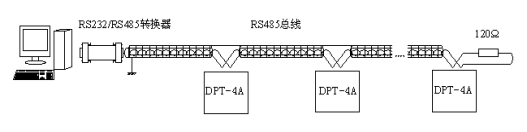

DPA-2儀表通訊口使用特征阻抗為120Ω的屏蔽雙絞線連接,連接到RS485網絡上。推薦上圖的接線方式;總線兩端應接匹配電阻(120Ω)。最大電纜長度1200米。
8.3 地址和波特率設置
同一總線上的多臺DPA-2,應擁有不相同的地址值。地址值范圍001~255;波特率要和主站設置的一致??梢栽?200,2400,4800,9600,19200中選擇。如果通訊距離較長,無法建立通訊,應該降低波特率。
8.4 ModBus基本規則
RS-485通訊遵照主/從方式。數據可以在一個主站和64個子站(DPA-2)之間傳遞。
u 主站初始化和控制在RS-485通訊回路上傳遞的所有信息。
u 任何一次通訊都不能從子站開始。
u 在RS-485回路上的所有通訊都以“信息幀”方式傳遞。
u 如果主站或子站接收到含有未知命令的信息幀,則不做響應。
8.5 字節格式
通訊傳輸為異步方式,并以字節為單位。 在RS-485線路上傳遞的每一個字節都是10位的串行數據流:
位流 | Modbus RTU |
起始位 | 1位 |
數據位 | 8位 |
停止位 | 1位 |
8.6 DPA-2通訊規約
當通訊命令發送至儀表時(下行),符合相應的地址碼的設備接收通訊命令,讀取信息,如果沒有出錯,則執行相應的任務;然后把執行結果返送給發送者(上行)。
下行幀格式:
ADDR | CS | DATA | CRC | ||
初始延時 | 地址碼 | 功能碼 | 數據區 | 錯誤校驗 | 結束延時 |
(注*) | 1字節 | 1字節 | N字節 | 2字節(CRC) | (注*) |
上行幀格式:
ADDR | CS | LEN | DATA | CRC | ||
初始延時 | 地址碼 | 功能碼 | 數據區字節數 | 數據區 | 錯誤校驗 | 結束延時 |
(注*) | 1字節 | 1字節 | 1字節 | N字節 | 2字節 | (注*) |
注* :延時時間,按設定波特率,至少等于傳輸4個字節的時間
地址碼(ADDR):
主機發送的信息幀,地址碼表明目的子機;子機發送的信息幀,地址碼表明發送者的地址。
功能碼(CS):
主機發送的信息幀,功能碼告訴子機執行什么動作;子機響應的信息幀,功能碼與主機發送來的功能碼一樣,并表明子機已響應主機進行操作。如果子機發送的功能碼的最高位是1(功能碼>127),則表明子機沒有響應或出錯。
DPA-2功能碼:
功能碼 | 定 義 | 操 作 |
03H | 讀寄存器 | 讀取一個或多個寄存器的數據 |
數據區字節數(LEN):
僅上行幀包含此段。
數據區(DATA):
由主機發送的讀命令(03H)信息幀的數據區,包含需要回送的數據的信息,包括寄存器的起始地址及讀取長度(寄存器個數);子機應答信息幀的數據區給出了寄存器的內容。
由主機發送的寫開出量命令(06H)信息幀的數據區,包含指定儀表開出量狀態的信息;子機應答信息幀的數據區包含同樣信息。
錯誤校驗碼(CRC):
主機或子機可用校驗碼進行判別接收信息是否出錯。錯誤校驗碼采用冗余循環校驗碼(CRC)。校驗碼包含2個字節,即16位二進制。CRC碼由發送端計算,放置于發送信息的尾部。接收端的設備再重新計算接收到信息的CRC碼,比較計算得到的CRC碼是否與接收到的相符,如果二者不相符,則表明出錯。
CRC碼的計算步驟為:
1、置16位寄存器為十六進制FFFF(即全為1)。稱此寄存器為CRC寄存器。
2、把一個8位數據與16位CRC寄存器的低位相異或,把結果放于CRC寄存器。
3、把寄存器的內容右移一位(朝低位),用0填補最高位,檢查最低位(移出位)。
4、如果最低位為0:重復第3步(再次移位)。
如果最低位為1:CRC寄存器與多項式A001(1010 0000 0000 0001)進行異或。
5、重復步驟3和4,直到右移8次,這樣整個8位數據全部進行了處理。
6、重復步驟2到步驟5,進行下一個8位的處理。
7、最后得到的CRC寄存器即為CRC碼,低字節在前,高字節在后。
8.7 出錯處理
接收到的信息如有CRC錯誤,則將被DPA-2忽略。
當DPA-2檢測到了CRC碼出錯以外的錯誤時,將向主機回送信息幀。子機返送給主機的功能碼,是將錯誤信息幀的功能碼邏輯或80H。以下的這些代碼表明有意外的錯誤發生。
錯誤報告信息幀格式
地址碼: | 1字節 |
功能碼: | 1字節(邏輯或80H) |
數據區字節數 | 1字節 |
數據區(錯誤碼): | 1字節 |
CRC碼: | 2字節 |
DPA-2定義的錯誤碼
01 | 接收到的功能碼DPA-2不支持。 |
02 | 指定的數據位置超出DPA-2定義的地址范圍 |
03 | 接收到主機發送的數據值超出相應地址的數據范圍 |
8.8 信息幀(03H)格式舉例:
DPA-2的模擬量寄存器以2字節為基本單位。
例如:子機地址為01,起始地址0034的3個寄存器的數據為:
地 址 | 數據(16進制) |
0034 | 1388 |
0036 | B6C9 |
0038 | 209B |
主機發送:
字節數 | 數據 | 含義 | |
子機地址 | 1 | 01 | 發送至子機01 |
功能碼 | 1 | 03 | 讀取寄存器 |
起始地址 | 2 | 00 | 起始地址為004 |
4 | |||
讀取個數 | 2 | 00 | 讀取3個寄存器 |
03 | |||
CRC碼 | 2 | **(Lo) | 由主機計算得到的CRC碼 |
**(Hi) |
子機響應:
字節數 | 含義 | ||
子機地址 | 1 | 01 | 本幀由子機01發送 |
功能碼 | 1 | 03 | 上傳寄存器數據 |
數據區字節數 | 1 | 06 | 6字節(3個寄存器) |
寄存器數據1 | 2 | 13 | 地址為004內的內容 |
88 | |||
寄存器數據2 | 2 | B6 | 地址為006內的內容 |
C9 | |||
寄存器數據3 | 2 | 20 | 地址為008內的內容 |
9B | |||
CRC碼 | 2 | **(Lo) | 由子機計算得到的CRC碼 |
**(Hi) |
8.9 數據變換
從DPA-2輸出的模擬量數據,都被規范成2個字節整數。
參量 | 小數位數 | 取值范圍 | 符號 | 說明 |
電壓 | 用戶設定 | 0~65535 | 無 | UAB、UBC、UCA |
電流 | 用戶設定 | 0~65535 | 無 | IA、IB、IC |
頻率 | 2 | 0~65535 | 無 | F |
功率因數 | 3 | -1000~1000 | 有 | cosφ |
有功功率 | 用戶設定 | -32768~32768 | 有 | P |
無功功率 | 用戶設定 | -32768~32768 | 有 | Q |
轉速 | 用戶設定 | 0~65535 | 無 | N |
功角 | 1 | -1800~1800 | 有 | dG |
8.10 寄存器地址定義
功能碼03H所映射的數據區:
地址 | 符號 | 參量 | 量綱 |
0000H | dG | 功角 | ° |
0001H | n | 轉速 | rpm |
0002H | UAB | 定子電壓 | kV |
0003H | UBC | 定子電壓 | kV |
0004H | UCA | 定子電壓 | kV |
0005H | IA | 定子電流 | kA |
0006H | IB | 定子電流 | kA |
0007H | IC | 定子電流 | kA |
0008H | F | 發電機頻率 | Hz |
0009H | P | 有功功率 | MW |
000aH | Q | 無功功率 | Mvar |
000bH | cosφ | 功率因數 |
注意:
i.讀取的數據(03H),是以“Big Endianness”形式存儲的,Windows平臺的應用程序獲得這些數據時,應轉換為L(zhǎng)ittle Endianness后再使用。
ii.電能數據占4字節。當讀取電能數據時,或一次讀取多個數據,且起點或終點落入電能寄存器區間時,應留意命令幀(03H)的“起始地址”、“讀取寄存器數”。對于每個電能數據,“讀取寄存器數”應為2 ,“起始地址”應指向項電能的高位字,如指向低位字,則上傳的數據無意義。
九、訂貨說明
訂貨時,如無特殊說明,儀表按本手冊技術參數配置;
以下參數可按用戶需求定制:
u 串口類型:RS485 或 RS232
u 通訊協議(須用戶提供詳盡資料)
u 通道類型
u 通道量程
用戶最好能夠提供以下參數,以便減少用戶對儀表設置的工作量:
u PT變比
u CT變比
u 交流電壓、交流電流、有功功率、無功功率額定值(或標稱值)
裝置采用紙箱包裝,內襯防震泡沫及防水塑料袋。
裝箱資料:出廠調試報告、合格證、用戶手冊
上一篇:沒有了!
下一篇:沒有了!
24小時免費咨詢
請輸入您的聯系電話,座機請加區號
