PDM系列便攜式故障錄波儀產品案例

PDM系列便攜式錄波儀是以DSP、嵌入式操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲、分析功能的便攜式裝置。

基于DSP的先進數據處理能力，PDM實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率，最高為100K/S，可用于暫態電氣信號的錄制分析。

采用先進工控內核，結合嵌入式WES7操作系統，高效、可靠地實現數據高級處理、傳輸、存儲、顯示功能。

PDM提供遠程機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。遠程機通過局域網與PDM04-16連接，實現遠程控制、數據共享、電氣試驗等功能。

便攜式錄波儀產品特色

  1、以DSP+PC104嵌入式操作系統為核心，通用性強

  2、模件式輸入方式，適合各種特殊參量的測量

  3、存儲容量200GB硬盤

  4、國內領先的信號處理技術，保證采集數據的可用性

  5、長期、廣泛的現場積累造就的軟件功能適合不同用戶的應用要求

便攜式錄波儀產品功能

  1、故障錄波：可接入各種設備回路中對被測參量進行實時監測并完成故障時的數據記錄。故障錄波啟動方式包括模擬量啟動、開關量啟動、手動啟動等。模擬量啟動包括突變量啟動、越限量啟動（如：過壓啟動、欠壓啟動、過電流啟動、負序電流啟動、逆功率啟動等）；開關量啟動為開關變位啟動。

  2、裝置具有15.6寸LCD顯示屏，分辨率1366×768。除可顯示所有被測參量有效值外，還可實時顯示監測模擬量波形、矢量圖等，并可作為示波器使用。

  3、裝置可測量的模擬量包括工頻電壓量、電流量，直流電壓量、直流電流量；開關量輸入為無源節點和有源信號。

  4、裝置具有發電機特性試驗（短路、空載等）、勵磁試驗、同期試驗、交流阻抗試驗等功能?？捎嬎愠{(diào)量、振蕩次數、上升時間、調節時間、響應時間、滅磁時間常數、阻尼比、響應比等參數。

  5、裝置具有逐點瞬時功率及瞬時有效值記錄功能。

  6、裝置能夠快速、準確地完成勵磁信號的測量，響應時間≤5ms，記錄波形上不含整流紋波。

  7、裝置具有10/100Mbps 802.3u網絡接口

波形分析畫面

發電機空載試驗畫面

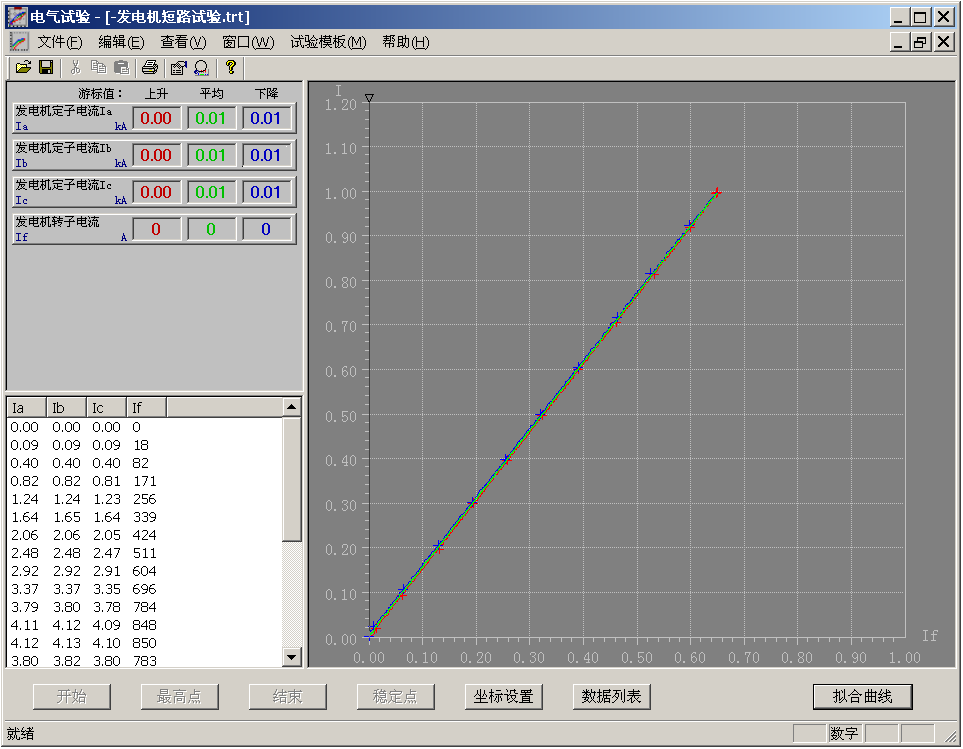

發電機短路試驗畫面

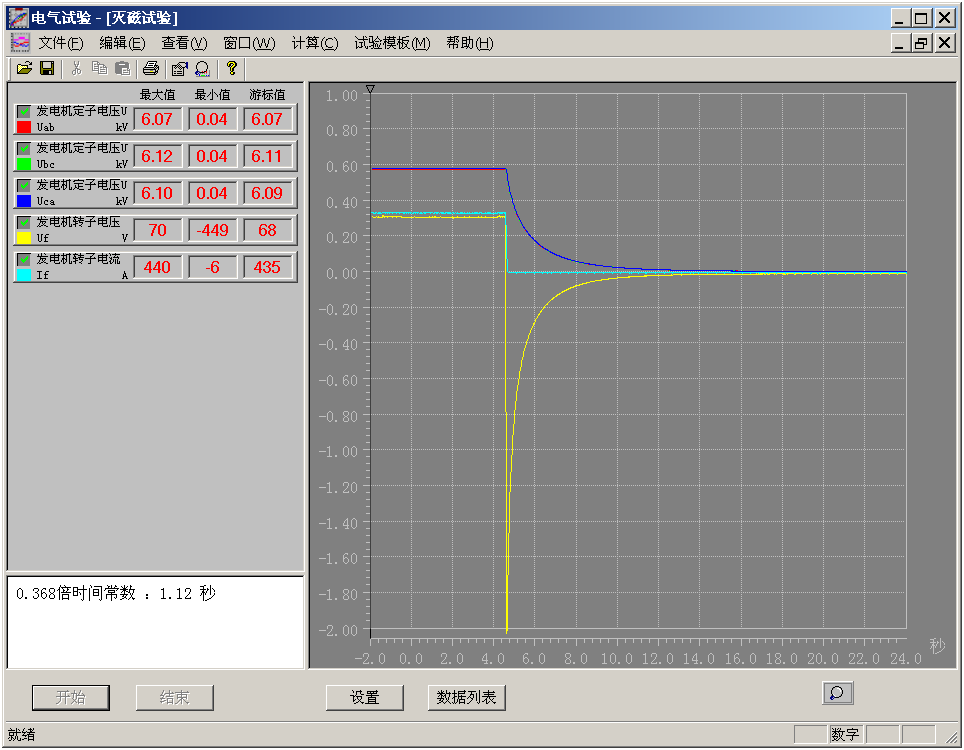

勵磁試驗畫面

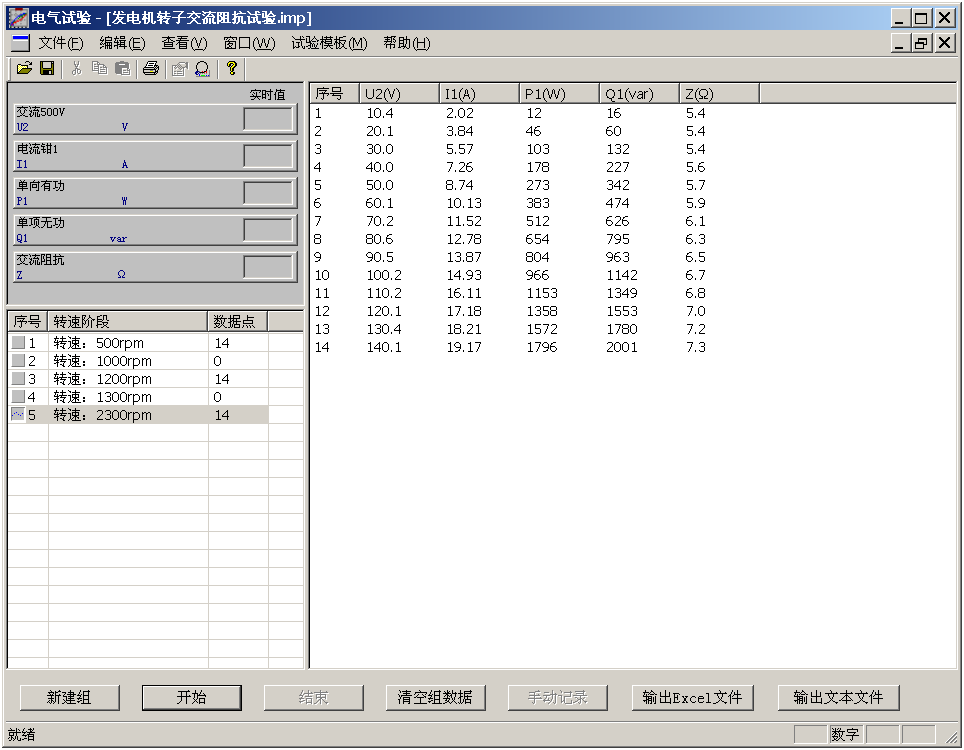

轉子交流阻抗試驗畫面

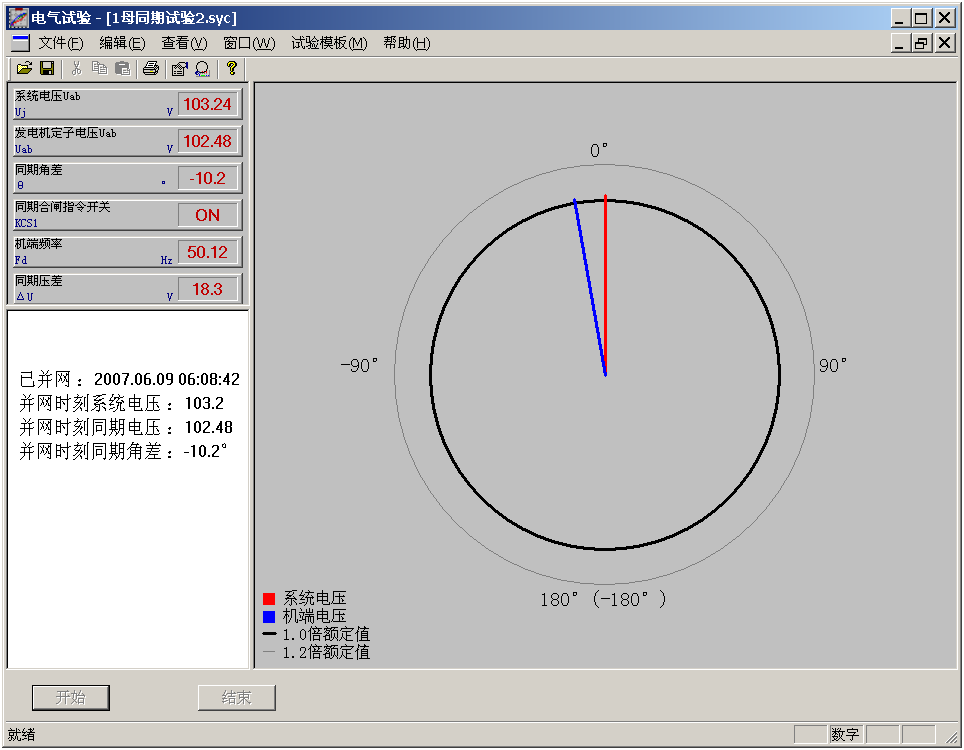

同期試驗畫面
