產品簡介

IET04 逆變器效率測試儀產品描述

    逆變器效率測試試驗通過測量逆變器的輸入和輸出電流、電壓和功率等參數，計算出逆變器的功率效率，能量效率，PV系統效率PR，從而評估其能量轉換的效率和損耗情況。可應用于光伏電站、風力發電站等能源系統或電力系統中，對獨立運行或并網的PV系統性能進行評價。

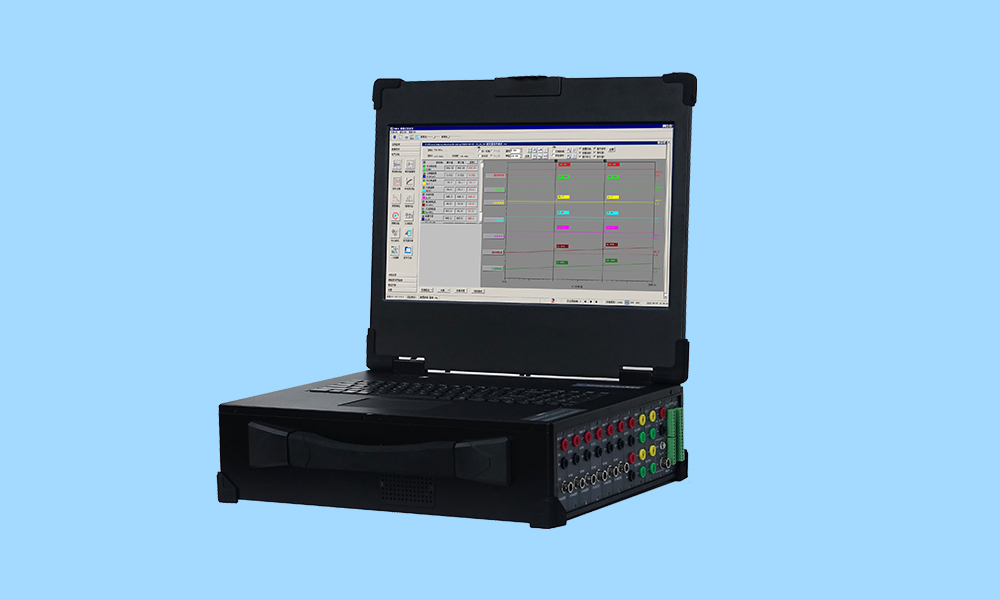

    IET04是集成了電氣試驗、綜合電力監測功能的便攜式儀器，采用一體機結構，內置高性能的處理、采集、運算和通訊組件，實現了先進的數據處理能力，可用于電力系統各個環節的穩態測量和暫態記錄分析。

    配置了多種模擬通道，全部采用電氣隔離技術，直流通道隔離耐壓達DC6000V；模擬通道類型包括交流電壓、交流電流、直流電壓、直流電流、轉速信號等，覆蓋了電力系統各個環節的電氣信號類型。開關輸入信號類型包括有源、無源兩種。開關輸出信號為繼電器節點。

   逆變器效率測試試驗通過測量逆變器的輸入和輸出電流、電壓和功率等參數，計算出逆變器的功率效率，能量效率，PV系統效率PR，從而評估其能量轉換的效率和損耗情況。可應用于光伏電站、風力發電站等能源系統或電力系統中，對獨立運行或并網的PV系統性能進行評價。

  設置

點擊“電氣試驗逆變器效率”，進入“啟動  逆變器效率測試試驗”的設置頁面，如圖1所示：

圖1   逆變器效率測試試驗設置

在設置頁面用戶需要指定試驗參量、選擇要同步記錄的模擬量、開關量，同時需選擇或輸入試驗名稱、確定記錄總時長及曲線記錄數據點間隔，勾選是否定時啟動測量；是否同步測量能量效率和RV系統效率PR。

  試驗窗口

在“啟動逆變器效率測試試驗”頁面，點擊“確定”按鈕，進入試驗窗口頁面，如圖2所示：

圖2  逆變器效率測試試驗

試驗窗口分別顯示參量值、波形窗口，上部有操作欄。

左上區域顯示參量值，在試驗進行中，僅顯示參量的實時值。試驗結束后，顯示參量的游標間最大值/最小值、焦點游標值。在這個區域也可選擇波形的顏色、顯示/隱藏波形（選擇框內勾選或者雙擊參量框的空白處切換），也可以在此設置濾波選項（參量框的空白處右鍵操作）。

分軸顯示時單擊游標柄彈出菜單，可按選中參量、全部參量分別選擇“基線=游標值”、“基線=0”。

鼠標左鍵的放縮功能為在波形/曲線畫面的鼠標左鍵拖動。按下左鍵向右拖動后釋放，則將拖動區間放大到全畫面顯示；按下左鍵向左拖動則還原，再向左拖動顯示全部數據。

開始：點擊“開始”按鈕后，參量開始持續記錄、繪制，曲線自右向左推移。

停止：點擊“停止”按鈕，記錄停止，進入分析狀態。模擬量及開關量的曲線可使用游標定位并添加標注。

保存：點擊“保存”按鈕，保存數據。

新試驗：停止后的試驗窗口，可點擊“新試驗”重新進入試驗狀態，

在此之前應保存數據。

在參量的動態過程之前，就應點擊“開始”按鈕，開始記錄曲線，以錄制適當長度的前穩態。當動態過程錄制完整，進入后穩態時，可隨時停止，不一定要等待記錄長度達到總時長。

參量的動態過程開始后，要保持觀察，適時停止，以免有用的數據因超出記錄總長而丟失。

數據輸出：可輸出Excel表格、CSV文件/或COMTRADE格式。裁剪數據可在數據保存后將多余數據裁剪掉，將游標1，游標2選中的區域，進行剪裁并保存。原始數據文件以備份形式保存在原文件夾。

保存模板：點擊“保存模板”按鈕，將當前配置保存為模板，便于以后直接加載使用，不能更改模板文件的擴展名。

模板保存后，下次開始試驗時，可在設置對話框中選擇該模板，即加載了其中的設置內容。

計算：提供多種計算功能。計算功能需要指定參量，參量為多選時，按選擇順序依次計算，并用游標確定時間點。計算功能支持多選參量進行批量計算。計算結果顯示在窗口左下部，計算結果可以管理/輸出Excel。計算結果管理頁面如圖9.2.3所示，可上移、下移或刪除計算結果。

在信息顯示窗口內，可以右鍵菜單選擇“編輯備注”功能。用戶可輸入、編輯備注信息。備注信息顯示在此窗口內，排在計算結果之后。在數據打印時，備注信息一并輸出在打印頁面上。

不符合計算條件時，會彈出“錯誤提示”對話框。

各項計算功能的詳細定義，請參見“附錄C 分析計算功能定義”。

     IET04是集成了電氣試驗、綜合電力監測功能的便攜式儀器，采用一體機結構，內置高性能的處理、采集、運算和通訊組件，實現了先進的數據處理能力，可用于電力系統各個環節的穩態測量和暫態記錄分析。

   IET04配置了多種模擬通道，全部采用電氣隔離技術，直流通道隔離耐壓達DC6000V；模擬通道類型包括交流電壓、交流電流、直流電壓、直流電流、轉速信號等，覆蓋了電力系統各個環節的電氣信號類型。開關輸入信號類型包括有源、無源兩種。開關輸出信號為繼電器節點。

   IET04具備功能完備的集成軟件，包括了錄波、試驗、監測、長時記錄等功能、一次調頻試驗、新能源并網檢測，電能質量分析、逆變器效率測試試驗的功能。配套提供的遠程機（上位機）軟件可通過局域網與IET04連接，實現設備的遠程操作。

逆變器效率測試試驗通過測量逆變器的輸入和輸出電流、電壓和功率等參數，計算出逆變器的功率效率，能量效率，PV系統效率PR。
