便攜式錄波儀

用戶手冊

簡 介

便攜式故障錄波儀，是以DSP、嵌入式操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲功能的便攜式裝置。

基于DSP的先進數據處理能力，錄波儀實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率，最高為100K/S，可用于暫態電氣信號的錄制分析。采用先進工控內核，結合嵌入式操作系統，高效、可靠地實現數據高級處理、傳輸、存儲、顯示功能。

錄波儀提供上位機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。上位機通過現場總線或局域網與錄波儀連接，實現遠程控制、數據共享、電氣試驗等功能。

錄波儀主要功能包括：

故障錄波：按用戶預先定義的故障判據，錄波儀實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知上位機，錄制的數據保存在永久存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。

實時監測：錄波儀接入了16路開關量、18路模擬量。錄波儀實時計算模擬量有效值，計算量值（頻率、有功、無功、零序、負序等），并可實時計算諧波（同時計算3路，最高21次）、矢量圖（最多4組，每組最多包括6個模擬量）。所有以上數據，包括開關量狀態、模擬量波形都可以實時顯示。有效值、開關量可以實時傳輸給上位機。

3天歷史曲線：錄波儀可以以每秒一點的頻率，記錄16路開關量和8個模擬量（任選、包括計算量），總計3天，循環記錄，用以描述被測信號的長期趨勢。錄制的數據掉電不失。

發電機總啟動電氣試驗：錄波儀可以方便實現任意二組參量的X-Y特性試驗，可做曲線擬合。也可以替代振子示波器，錄制任選的模擬量有效值。功能覆蓋發電機空載試驗、短路試驗等，以及勵磁調解器階躍試驗、滅磁試驗、零起升壓試驗等。錄波儀進行電氣試驗，可提高試驗效率、測量精度和數據處理能力，實現電氣試驗的自動化。

錄波儀可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。

                                 目 錄 A

                   錄波儀使用說明

一、 功能特征…………………………………………………………………………………………A-1

二、 技術規格………………………………………………………………………………………A-2

三、 錄波儀 結構……………………………………………………………………………………A-5

3.1 前面板示意圖…………………………………………………………………………………A-5

3.2 后面板示意圖…………………………………………………………………………………A-5

3.3 信號接線………………………………………………………………………………………A-5

3.3.1 接線前，確認模擬通道的輸入阻抗…………………………………………………A-5

3.3.2 交流電壓接線…………………………………………………………………………A-6

3.3.3 毫伏量通道……………………………………………………………………………A-6

3.4 轉速信號通道…………………………………………………………………………………A-6

四、 參量配置…………………………………………………………………………………………A-8

4.1 模擬通道………………………………………………………………………………………A-8

4.2 派生量…………………………………………………………………………………………A-9

4.3 開關信號……………………………………………………………………………………A-10

五、 界面和基本操作………………………………………………………………………………A-12

5.1 狀態條………………………………………………………………………………………A-12

5.2 按鍵…………………………………………………………………………………………A-12

5.3 主菜單操作…………………………………………………………………………………A-12

5.4 對話框操作…………………………………………………………………………………A-12

5.5 畫面信息條…………………………………………………………………………………A-13

六、 設置……………………………………………………………………………………………A-14

6.1 采樣頻率……………………………………………………………………………………A-14

6.2 通訊…………………………………………………………………………………………A-14

     6.2.1 串行口…………………………………………………………………………A-14

     6.2.2 網絡 （TCP/IP）………………………………………………………………A-14

6.3 模擬通道……………………………………………………………………………………A-14

6.4 開關通道……………………………………………………………………………………A-15

6.5 故障記錄格式………………………………………………………………………………A-15

6.6 模擬量啟動參數……………………………………………………………………………A-16

6.7 開關量啟動參數……………………………………………………………………………A-16

七、 故障監錄………………………………………………………………………………………A-17

7.1 自動啟動……………………………………………………………………………………A-17

7.2 手動啟動……………………………………………………………………………………A-17

7.3 故障區………………………………………………………………………………………A-17

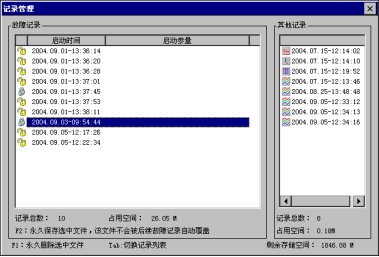

7.4 記錄管理……………………………………………………………………………………A-17

7.5 記錄自動覆蓋………………………………………………………………………………A-17

7.6 記錄的永久保存……………………………………………………………………………A-17

7.7 打開故障記錄………………………………………………………………………………A-18

 7.7.1 放大/縮小……………………………………………………………………………A-18

 7.7.2 移動……………………………………………………………………………………A-18

 7.7.3 光標1、光標2…………………………………………………………………………A-19

 7.7.4 顯示參量選擇………………………………………………………………………A-19

7.8 上傳故障記錄到PC機………………………………………………………………………A-19

八、 諧波分析………………………………………………………………………………………A-20

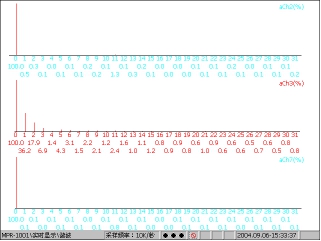

8.1 實時顯示/諧波分析………………………………………………………………………A-20

8.2 選擇模擬通道對話框………………………………………………………………………A-20

九、 實時監測儀……………………………………………………………………………………A-21

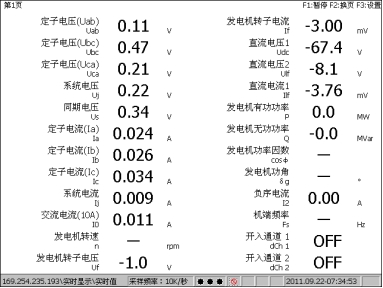

9.1 實時顯示/列表……………………………………………………………………………A-21

9.2 實時顯示/波形……………………………………………………………………………A-21

  9.2.1 放大/縮小…………………………………………………………………………A-22

   9.2.2 移動…………………………………………………………………………………A-22

   9.2.3 光標1、光標2…………………………………………………………………………A-22

   9.2.4 顯示參量選擇………………………………………………………………………A-23

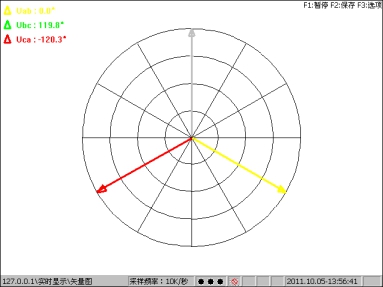

9.3 實時顯示/矢量圖……………………………………………………………………………A-23

  9.3.1 矢量圖設置對話框…………………………………………………………………A-24

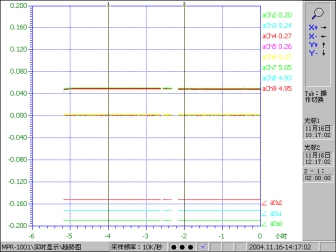

十、 趨勢圖…………………………………………………………………………………………A-25

10.1 設置…………………………………………………………………………………………A-25

10.2 實時顯示……………………………………………………………………………………A-26

10.3 趨勢圖記錄文件……………………………………………………………………………A-26

10.4 模擬通道設置對趨勢圖的影響……………………………………………………………A-26

十一、 發電機總啟動電氣試驗………………………………………………………………………A-27

 錄波儀 使用說明

   一、 功能特征

u 電氣隔離18路模擬量、16路開關量同步采樣

輸入信號處理通道全部采用電氣隔離，隔離耐壓3000VDC。

u 靈活的采樣頻率

錄波儀允許選擇從 10K/s 到 100K/s 的多種采樣頻率，以滿足不同應用需要。最高采樣頻率為100K/s（2路模擬通道、16路開關通道），當18路模擬量、16路開關量全部打開時，錄波儀的采樣頻率為10K/s。

u 實時有效值計算

錄波儀對模擬通道進行無延遲的有效值計算。交流量RMS每10ms生成一點。

u 實時派生量計算

用戶可以定義最多達24個派生量，包括頻率、有功、無功等多個類型。錄波儀進行無延遲的派生量計算。

u 對接入通道、派生量實時監視，多種故障啟動方式

在任何運行狀態下，錄波儀都根據用戶設置的啟動量、啟動方式、啟動值，實時監視接入量，一旦滿足啟動判據，即按用戶設置格式記錄波形。故障記錄文件存儲容量為2GB。如果連接了上位機（PC機），錄波儀即時通知上位機。

u 發電機總啟動電氣試驗功能

連接PC機，錄波儀可以進行發電機總啟動電氣試驗，包括發電機、勵磁機的短路、空載試驗，勵磁調節器特性試驗等。

u 實時監測

實時諧波分析、實時波形顯示、矢量圖畫面。

u 6.4＂TTF顯示屏

分辨率為640*480

u 串行口通訊RS-232C

    最大通訊波特率115200bps

u 10/100Mbps局域網接口

錄波儀具備1個局域網接口，可以直接連接PC機，也可接入局域網。

u PC軟件

PC軟件運行于Windows平臺，通過串行口或網絡接口連接。提供實時監視、參數設置、數據分析、發電機總啟動電氣試驗等功能。

二、 技術規格

1. 18路同步采樣模擬通道

u 模擬通道A/D分辨率 ： 16位

u 有效值準確度： 0.2%

錄波儀將模擬通道定義為4種類型，即交流信號、直流信號、轉速、4～20mA信號。每個類型各有不同的計算方法。

交流信號：用RMS（均方根）算法計算有效值。當外接互感器（如PT、CT）時，變比一次/變比二次分別對應互感器的標稱一次值/二次值，例如15kV/100V、12kA/5A。

直流信號：采用20ms平均值計算有效值。當外接互感器（分流器）時，變比一次/變比二次分別對應互感器的標稱一次值/二次值，例如1500A/75mV。

轉速：轉速通道處理并提取轉速信號的過零點信息，根據過零點計算轉速、功角等參量。轉速信號的變比是極對數的含義。詳見4.1。

4～20mA信號：與直流信號同樣是采用20ms平均值計算有效值。當外接變送器時，4mA對應值、20mA對應值分別輸入變送器4mA、20mA對應的一次值。

錄波儀裝有6個模擬信號處理模塊，每個模塊由3路模擬通道組成。

模塊種類：

輸入特性：

6個模塊的種類配置、量程，可根據用戶要求調整，或可根據用戶要求提供其他種類模塊。

2. 16路同步采樣開關量通道

標配為外接無源節點，通道內部輸出+24V?？筛鶕?jù)用戶要求配置為各種電壓范圍的有源節點。

3. 24路實時派生量

錄波儀最多可設置24路派生量，各類型的準確度如下表所示。派生量的具體種類、算法請參見“3.4 派生量”。

4. 同步采樣頻率

采樣通道數與最高可選采樣頻率的關系如下：

5. 故障啟動方式

模擬量：突變、過量、欠量

開關量：變位（閉合、斷開）

6. 故障記錄容量

1GB

7. 通訊

串行口：1個RS-232C端口，最大通訊波特率115200bps。使用專用串口通訊電纜（5芯）

網絡：1個10/100Mbps 802.3u接口

8. 顯示屏

6.4”  262144色TTF顯示屏。

分辨率：640×480

9. 機箱尺寸

448 (寬) ×178(高)×318(深)

10. 重量

14kg(含鋁合金包裝箱)

11. 工作電源

AC220V±15% 50Hz±0.5Hz；DC220V±15%

三、 錄波儀結構

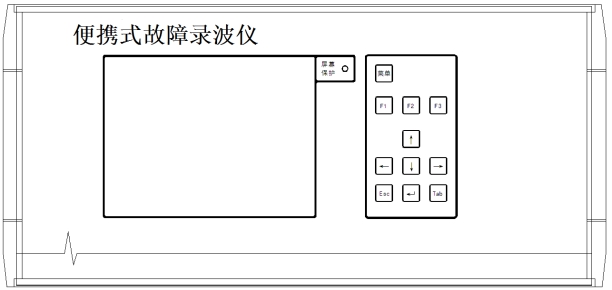

3.1. 前面板示意圖

3.2. 后面板示意圖

3.3. 信號接線

在接入被測信號時，應注意確認端子標記；接線錯誤可以損壞儀器。以下幾點應特別注意：

3.3.1 接線前，確認模擬通道的輸入阻抗

用萬用表電阻檔，檢查錄波儀輸入通道內阻：

交流電流(AC10A) 通道，內阻 < 0.1Ω

交流電壓(AC150V) 通道，內阻 > 80kΩ

直流電壓通道，內阻 > 1MΩ（±2000V）；> 400kΩ（±500V）

3.3.2 交流電壓接線

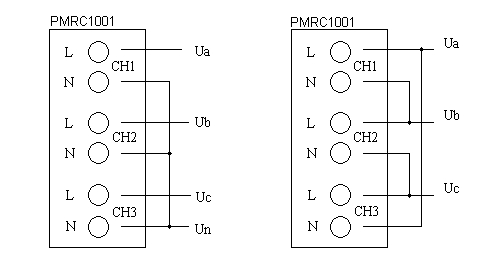

    錄波儀的交流電壓通道，是每路獨立的，即通道內部沒有連線。接線時，應按被測信號的要求接線

    Ｙ接線                  △接線

3.3.3 毫伏量通道

只能接入分流器輸出的毫伏電壓信號（0-75mV），如果接線錯誤，可能會導致該通道損壞。

3.4. 轉速信號通道

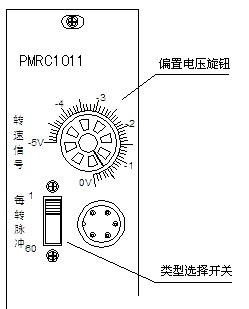

轉速信號通道面板示意圖

錄波儀可以測量3種轉速信號：

1. 1 : 1信號

即發電機轉子每旋轉一周發生一個脈沖信號。例如，在軸上刷一條反光漆，使用光電傳感器發生的信號。

此時應將面板上的撥動開關撥至1：1處，并通過調節偏置旋鈕，使得脈沖信號基本達到正負對稱。傳感器發生的脈沖信號可以使用示波器觀察，也可以將其并聯至錄波儀的DC±300V，用”實時波形”功能觀察。例如，觀察到脈沖信號Vpp為1-5V，則應將偏置旋鈕調至2-3V位置，使得脈沖信號產生有效的過零點。

2. 1：60信號

這種信號來自60齒的齒輪盤，發電機轉子每旋轉一周發出60個信號。對應的，使用的一般是鐵磁類型的傳感器，發生的是正弦電壓信號。此時偏置旋鈕應該置于0位。

3. 脈沖數等于極對數

    轉子上的測速齒輪盤的齒數與機組的極對數相同，這種情況一般出現在水輪機組上。此時應將面板上的撥動開關撥至1：1處，并在參量配置中設置極對數，詳見4.1模擬通道。 偏置旋鈕應根據轉速傳感器的類型和信號的形態做具體的調節。

    使用錄波儀的”實時波形”觀察到的轉速通道的波形，不是轉速傳感器發生的信號，而是經過錄波儀處理后得到的鋸齒波。如果轉速信號正常，且配置正確，應生成穩定的鋸齒波，并且轉速值、發電機功角值正常。轉速信號的Vpp高于1.0V，且有穩定的過零點，即可正常測量。

四、 參量配置

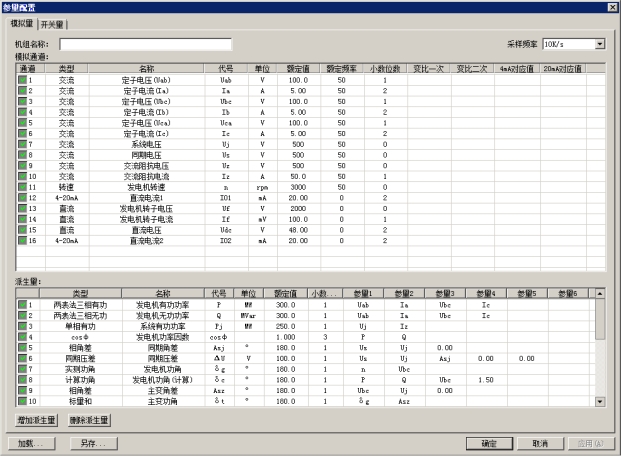

錄波儀配置的參量包括有18路模擬通道、24路派生量、16路開關輸入量。用戶可以調整這些參量的設置。錄波儀本機可做部分設置，完整的設置功能需要聯機后使用PC軟件進行。

參量配置功能由PMR.EXE的“功能菜單參量配置”或TRIAL.EXE的“菜單設置參量配置”進入。

在這個對話框里，對錄波儀的模擬通道、派生量、開關量進行全面設置。

4.1. 模擬通道

表格各欄的定義：

通道：模擬通道序號。單擊圖標切換模擬通道的運行、禁止。

類型：錄波儀將模擬通道定義為4種類型，即交流信號、直流信號、轉速、4～20mA信號。每個類型各有不同的計算方法。

 交流信號：用RMS（均方根）算法計算有效值。當外接互感器（如PT、CT）時，變比一次/變比二次分別對應互感器的標稱一次值/二次值，例如15kV/100V、12kA/5A。

 直流信號：采用20ms平均值計算有效值。當外接互感器（分流器）時，變比一次/變比二次分別對應互感器的標稱一次值/二次值，例如1500A/75mV。

 轉速：轉速通道處理并提取轉速信號的過零點信息，根據過零點計算轉速、功角等參量。

 4～20mA信號：與直流信號同樣是采用20ms平均值計算有效值。當外接變送器時，4mA對應值、20mA對應值分別輸入變送器4mA、20mA對應的一次值。例如頻率變送

 器（4～20mA對應45～55Hz），則4mA對應值/20mA對應值分別輸入45、55。

名稱：最多18個漢字

代號：最多7個字符

單位：最多5個字符

額定值：不能為零

額定頻率：對于交流通道、轉速通道，輸入信號的額定頻率；直流通道輸入0。

小數位數：顯示時取小數的位數。

變比一次：

對于交流信號、直流信號，外接互感器、分流器時，輸入互感器（PT、CT）、分流器的一次值。

變比二次：

對于交流信號、直流信號，外接互感器、分流器時，輸入互感器（PT、CT）、分流器的二次值。

4mA對應值：

對于4～20mA信號，外接變送器時，輸入變送器4mA對應的一次值。

20mA對應值：

對于4～20mA信號，外接變送器時，輸入變送器20mA對應的一次值。

當不需要設置變比時，將”變比一次”、”變比二次”二欄清空。

對于轉速信號，變比是極對數的含義。對于部分水輪機組，其轉子上的測速齒輪盤的齒數與其極對數相同，此時應將極對數輸入對應的設置項。

例如，某水輪機組的極對數為28，額定轉速為107.1rpm，其安裝于轉子上的齒輪盤的齒數也是28。此時，應將”變比一次”設為1、”變比二次”設為28，并將錄波儀模塊上的轉速信號選擇開關撥至1:1處。在運行時，儀表接收到的轉速信號，是每分鐘發生107.1×28 = 3000個脈沖，儀表使用極對數（28）計算：3000 / 28 = 107.1rpm，得到了機組實際的轉速。設置的極對數值，不影響發電機功角的計算。

對于額定轉速為3000rpm的火電機組，應將”變比一次”、”變比二次”二欄清空。

此頁面包含采樣頻率的選擇，程序根據此時打開的模擬通道數，自動給出了可選的最高采樣頻率。模擬通道數與最高采樣頻率的關系請參見第二章技術規格中”同步采樣頻率”的說明。請根據信號特性選擇采樣頻率。對于發電機總啟動電氣試驗，錄波儀的基本采樣頻率（10kHz）可充分滿足準確度、響應時間的要求。

運行時。錄波儀跳過被關閉的通道，不進行采樣、計算、顯示、記錄。關閉不使用的模擬通道，可以：

u 減小故障記錄，可以存儲更多記錄，并縮短記錄上傳時間。

u 使顯示畫面簡潔清晰。

4.2. 派生量

類型：派生量類型，見下表

名稱：最多18個漢字

代號：最多7個字符

單位：最多5個字符

額定值：不能為零

小數位數：顯示時取小數的位數

參量1-6：參與計算的參量，見下表

 設置要求：

1． 模擬參量，含模擬通道和派生量，名稱和代號必須唯一。

2． 模擬參量額定值不能為零。

3． 如果設置了模擬通道變比，則變比一次、變比二次都不能為零。

4． 派生量的參量1-6，依據類型不同，需要正確選擇。

                                       派生量定義表

4.3. 開關信號

序號：通道序號。單擊圖標切換模擬通道的運行、禁止。運行，禁止。

名稱：最多20個漢字

代號：最多8個字符

接入邏輯：如果外接的是開關的輔助節點，此處輸入輔助節點的類型：常開或常閉。

五、界面和基本操作

5.1. 狀態條

在運行中，錄波儀在顯示畫面下部顯示狀態條，狀態條包括以下信息：

功能路徑：顯示錄波儀的IP地址，及所處的顯示畫面，或者打開的記錄文件名。

采樣頻率：當前所用采樣頻率。

故障記錄區狀態 ：錄波儀共分配了3個故障記錄區，此項指示了各區的狀態。

  （黑）此記錄區當前空閑。

  （綠）此記錄區正在錄制故障記錄。

  （紅）此記錄區正在將錄制完成的記錄存儲到永久存儲器。

趨勢圖運行狀態：顯示趨勢圖當前是否運行。

 趨勢圖處于停止?fàn)顟B(tài)。

      交替顯示，趨勢圖處于運行狀態。

串行口運行狀態：顯示串行口數據包的傳送。

    交替顯示，每次交替表示發送了一個數據包。

網絡運行狀態：顯示網絡數據包的傳送。

     交替顯示，每次交替表示發送了一個數據包。

實時時鐘：實時顯示錄波儀時鐘。

運行/暫停狀態：有些實時顯示畫面支持暫停，暫停時此處顯示提示。

5.2. 按鍵

此處說明在沒有打開對話框的時候，錄波儀的按鍵的通用用途。各按鍵在對話框中的用途，請參見“對話框操作”。

u 菜單：彈出主菜單。

u F1 ：對于實時顯示畫面，暫停畫面刷新（不影響錄波儀的其他功能）。

u F2 ：用于翻頁（對于實時列表），或存儲一個當前畫面的記錄（對于其它實時顯示畫面）。

u F3 ：打開畫面設置對話框。

u ↙、Esc ：在對話框中使用。

u Tab：參見“畫面信息條”，或在對話框中使用。

u →、←、↓、↑：參見“畫面信息條”，或在菜單、對話框中使用。

5.3. 主菜單操作

在沒有打開對話框的時候，按菜單鍵彈出菜單。

u ↓、↑：移動選擇焦點。

u → ：進入子菜單。

u ↙ ：選擇菜單項。

u Esc ：退出菜單（返回到上一級菜單）。

5.4. 對話框操作

在錄波儀的對話框中，有基本的操作提示。以下是錄波儀的對話框操作的總結：

u ↙ 鍵：記錄、應用對話框的輸入，并退出。

u Esc鍵：放棄對話框的輸入，并退出。

u Tab鍵：切換對話框中控件的輸入焦點。

u F1：狀態切換，包括復選框和列表控件。

u F2：編輯列表控件中的選中的行。

u 方向鍵：在一組單選按鈕中選擇；在列表框中選擇。

u 對話框中數字輸入框的使用

在設置過程中，有時需要輸入數字，錄波儀的數字輸入框采用方向鍵操作。錄波儀對每個數字輸入框預先定義了格式，包括：整數位數、小數位數、是否有負號。

例如，對于模擬量額定值，數字預先定義的格式為：4位整數、3位小數、可以有負號。某模擬量的額定值為15.75，在設置對話框中，輸入框沒有獲得輸入焦點時的狀態：

按Tab鍵，使其獲得輸入焦點：

此時可以使用方向鍵→、←選擇要改變的位，然后用方向鍵↓、↑改變該位的值；對于最高位，如果格式規定可以有負號，則在“0”時，按方向鍵↓出現負號。

5.5. 畫面信息條

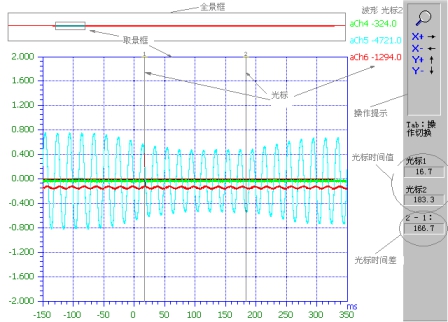

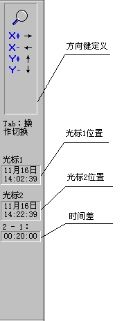

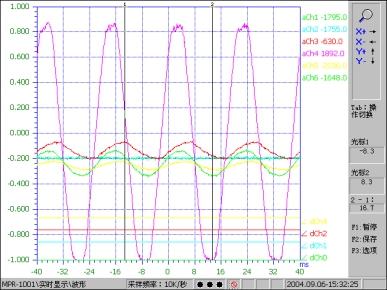

在“實時顯示/波形”等畫面，屏幕右側出現信息條。信息條分為：

方向健定義區：指示當前的方向健功能定義，使用Tab鍵輪換功能。

光標信息區：顯示2個光標在時間軸上的位置。

                         放大/縮小           移動            光標1            光標2

六、 設置

  按“菜單”鍵，選擇彈出菜單的“設置”，可以進入以下的設置項。受錄波儀的鍵盤限制，部分需要輸入字母、漢字的設置內容，需要在PC機上進行。

6.1. 采樣頻率

  錄波儀的模擬量、開關量使用相同的采樣頻率，同步采樣?？蛇x用的最高采樣頻率取決于采樣的模擬通道的數目，對應關系請參見“技術規格”一章的相關說明。

  使用上、下箭頭鍵，選擇錄波儀當前使用的采樣頻率，如果選擇超過了最高可用值，錄波儀會給出提示，并自動選用當前可用的最高值。

6.2. 通訊

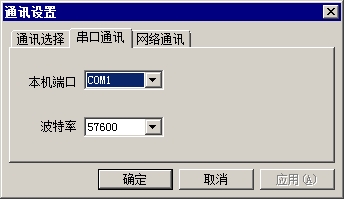

6.2.1 串行口

設置串行口的波特率；

串行口：用隨機附帶的專用串口通訊電纜（5芯），連接PC機串口。

波特率： 4800 – 115200可選；由用戶選擇能夠保證通訊穩定的最高值。

注意：更改錄波儀的串口設置后，應關機，重新啟動。

6.2.2 網絡（TCP/IP）

TCP/IP協議需要根據接入的局域網的具體要求設置。

注意：更改錄波儀的TCP/IP屬性后，應關機，重新啟動。

6.3. 模擬通道

1. 打開/關閉某個（些）模擬通道。

運行時，錄波儀跳過被關閉的通道，不進行采樣、計算、顯示、記錄。關閉不使用的模擬通道，可以：

u 提高錄波儀的可用采樣頻率。

u 減小故障記錄，可以存儲更多記錄，并縮短記錄上傳時間。

u 使顯示畫面簡潔清晰。

 2. 選擇模擬通道的單位符號。

 3. 設定模擬通道額定值。

 4. 設定模擬通道是否接有外部變換器。

外部變換器指CT、PT、分流器等設備。通過設置變換器變比，使錄波儀顯示、記錄接入?yún)⒘康囊淮沃怠?/span>

6.4. 開關通道

1. 打開/關閉某個（些）開關通道。

 關閉開關通道，不能提高錄波儀的可用采樣頻率。

2. 設定開關通道的外接邏輯。

 有“常開”、“常閉”兩個選項。當選擇“常閉”時，錄波儀將實測的開關狀態取反。

6.5. 故障記錄格式

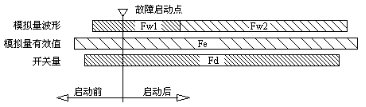

當錄波儀監測到接入?yún)⒘康臓顟B(tài)滿足啟動判據時，即開始按用戶設定的記錄格式記錄模擬量波形、模擬量有效值、開關量狀態。為了減小故障記錄，模擬量波形可以采用分段記錄。記錄內容如下圖：

故障記錄的三種數據（模擬量波形、模擬量有效值、開關量狀態）采用不同的記錄格式（故障前、后記錄長度，對于波形還有第一段、第二段的長度和第二段記錄頻率）。

Fw1：波形第一段記錄頻率，使用錄波儀當前采樣頻率。

Fw2：波形第二段記錄頻率，用戶設置。波形第二段為可選項。

Fe：有效值（含派生量）記錄頻率，固定為1點/20ms。

Fd：開關量記錄頻率，使用錄波儀當前采樣頻率。

6.6. 模擬量啟動參數

運行中，錄波儀監測模擬量（含派生量）的狀態，模擬量的突變、過量、欠量，可以啟動故障記錄。設置表格中，每個模擬量對應有“突變啟動值”、“過量啟動值”、“欠量啟動值”3欄，如 果欄為空，則禁止了該通道的該種啟動方式。3種方式的寫入值的含義如下：

1. 突變啟動值

假設某通道模擬量的“突變啟動值”一欄，寫入了值Hm。如上圖，如果模擬量有效值有一個大于等于Hm的階躍（正或負），錄波儀將啟動故障記錄，并把T0作為故障零點。其中階躍時間T必須小于等于60ms，即錄波儀不把緩變的模擬量有效值變化認作突變。

2. 過量啟動值

假設某模擬量的“過量啟動值”一欄，寫入了值Vu。如上圖，如果模擬量有效值大于Vu，錄波儀立即啟動故障記錄，并把T0作為故障零點。

3. 欠量啟動值

假設某模擬量的“欠量啟動值”一欄，寫入了值Vl。如上圖，如果模擬量有效值小于Vl，錄波儀立即啟動故障記錄，并把T0作為故障零點。

注意：當錄波儀因某通道過量（欠量）而啟動故障數據錄制后，為避免該通道保持過量（欠量）狀態而持續啟動故障錄制，錄波儀鎖定該通道的過量（欠量）啟動，直到該通道退出過量（欠量）狀態。但是，處于鎖定狀態的通道，仍然可以以突變啟動故障數據錄制。

6.7. 開關量啟動參數

運行中，錄波儀監測開關量的狀態，開關量的變位可以啟動故障記錄。設置表格中，每個開關通道對應有“閉合啟動”、“斷開啟動”2欄。如果欄寫入“√”，則允許該通道的該種啟動方式，否則禁止。

  七、 故障監錄

  7.1. 自動啟動

處于運行狀態，錄波儀即依據用戶定義的故障判據（參見“設置”一章），實時監測故障的發生，這是錄波儀不可禁止的功能。

7.2. 手動啟動

u 當錄波儀不在故障記錄狀態時，用戶可以手動啟動一次故障記錄：

u 通過“菜單啟動”選項。

u 通過上位機的“啟動錄制”按鈕。

7.3. 故障區

為了避免在使用較慢速永久存儲器（如CF卡）時，由于故障記錄寫入的延時，造成故障記錄盲區，錄波儀在內存中分配了3個故障記錄緩沖區，運行時輪流使用。在狀態條上，有這3個區的狀態指示，參見“界面和基本操作”一章。

7.4. 記錄管理

按“菜單”鍵，選擇彈出菜單的“記錄”，打開記錄列表對話框，對話框左側的列表是故障記錄列表。

在打開的記錄列表對話框中，按↙鍵，打開選定的記錄文件，進入分析畫面；用戶可以手動刪除故障記錄（F1），這是永久刪除。

7.5. 記錄自動覆蓋

錄波儀采用循環方式管理故障記錄。故障啟動后，錄波儀生成一個新的記錄，如果此時存儲空間不足，錄波儀會刪除最舊的一個故障記錄，然后保存新記錄。

錄波儀能夠保存的記錄數目，取決于故障記錄的大小，而故障記錄的大小由記錄格式?jīng)Q定，請參見“故障記錄格式”。

7.6. 記錄的永久保存

在打開的記錄列表對話框中，用戶可以“永久化”需要保留的記錄(F2)。永久化的記錄，即便是當前最舊的記錄，也不會被新的記錄覆蓋。建議將需要長期保存的記錄上傳至PC   機，因為過多的永久化記錄減少了錄波儀的循環存儲空間。列表中用圖標標明故障記錄的狀態：

  未被永久化的記錄。

 被永久化的記錄。

7.7. 打開故障記錄

在打開的記錄列表對話框中，按“↙”鍵，打開選定的故障記錄，進入分析畫面。分析畫面如下圖：

畫面橫向為時間軸，時間零點為故障啟動點，故障前時間顯示為負；縱向為幅值，由于各模擬量的額定值可能不同，為方便比較，縱軸采用標幺制，即為“實時值/額定值”。而光標對應處顯示為有名值（實際值）。

開關量從下向上依次排列，坐標系右側的“∠xxxx”標明開關量的代號，符號“∠”的尖角位置與開關量的“斷開”狀態對應，高于此處的位置為“閉合”狀態。

模擬量曲線與光標對應值使用一致的顏色。

全景框，橫向為記錄的時間全長，縱向為記錄的最小到最大標幺值，顯示了記錄的“全景”。取景框，顯示了當前畫面在記錄全景中的位置。

按“Tab”鍵，切換鍵盤操作，共有4組操作：“放大/縮小”、“移動”、“光標1”、光標2”。

7.7.1. 7放大/縮小

方向鍵 →： 放大取景框時間軸，波形橫向壓縮。

方向鍵 ←： 縮小取景框時間軸，波形橫向展開。

方向鍵 ↑： 放大取景框縱軸（標幺值軸），波形縱向壓縮。

方向鍵 ↓： 縮小取景框縱軸（標幺值軸），波形縱向展開。

7.7.2. 移動

方向鍵 →： 取景框右移，波形向左移動。

方向鍵 ←： 取景框左移，波形向右移動。

方向鍵 ↑： 取景框上移，波形向下移動。

方向鍵 ↓： 取景框下移，波形向上移動。

7.7.3. 光標1、光標2

方向鍵 →： 光標右移

方向鍵 ←： 光標左移

7.7.4. 顯示參量選擇

按F3鍵打開參量選擇對話框，選擇在畫面上顯示的參量。

按F1鍵切換選中的參量。

按Tab鍵在列表框間切換輸入焦點。

7.8. 上傳故障記錄到PC機

上位機可以列出當前錄波儀存儲的全部故障記錄文件，并可上傳文件到本地硬盤，具體操作請參見PC機軟件包用戶手冊。

八、 諧波分析

8.1. 實時顯示/諧波分析

按“菜單”鍵，選擇彈出菜單的“實時顯示/諧波分析”，進入實時諧波分析畫面。

諧波分析畫面支持的操作：

F1：運行/暫停

F2：保存當前數據到存儲器。記錄的類型用圖標標記，文件擴展名為“HAR”。在記錄列表中，可以打開、刪除記錄。

F3：選擇模擬通道

保存的數據作為一種記錄，可以用記錄列表對話框（按“菜單”鍵，選擇彈出菜單的“記錄”）打開、刪除。

8.2. 選擇模擬通道對話框

按F1鍵切換選中的參量。

錄波儀最多可同時進行3個模擬通道的諧波顯示，選擇多于3個通道的 操作將被禁止。

九、 實時監測

運行中，錄波儀實時進行有效值、派生量計算，所以可以作為實時監測儀使用。并且錄波儀可以作為其他設備的數據源，通過串行口或網絡接口發送實時數據包。作為實時監測儀使用時，不影響錄波儀的故障錄波功能。

 9.1. 實時顯示/列表

按“菜單”鍵，選擇彈出菜單的“實時顯示/列表”。列表分2頁顯示模擬量、派生量有效值，以及開關量狀態。用戶可以選擇每個頁面顯示的參量。畫面刷新頻率 1次/秒。

F1：運行/暫停

F2：切換顯示頁面

F3：設置；選擇每個頁面選擇的參量。

9.2. 實時顯示/波形

按“菜單”鍵，選擇彈出菜單的“實時顯示/波形”。此畫面顯示模擬量、開關量實時波形。

此畫面支持的操作：

F1：運行/暫停。

F2：保存當前數據到存儲器。記錄的類型用圖標標記， 文件擴展名為“WVF”。在記錄列表中，可以打開、刪除記錄。

F3：選擇模擬通道、開關通道。

Tab：操作切換

方向鍵：決定于當前的操作定義。

畫面橫向為時間軸，中點為零點；縱向為幅值，由于各模擬量的額定值可能不同，為方便比較，縱軸采用標幺制，即為“實時值/額定值”。而光標對應處顯示為有名值（實際值）。

模擬量曲線的顏色，與窗口右側光標實時值的顏色一致。

開關量從下向上依次排列，坐標系右側的“∠xxxx”標明開關量的代號，符號“∠”的尖角位置與開關量的“斷開”狀態對應，高于此處的位置為“閉合”狀態。開關量狀態的正確顯示依賴于“外接邏輯”的正確設置，請參見“設置/開關通道”。

按“Tab”鍵，切換畫面操作組，共有4組操作：“放大/縮小”、“移動”、“光標1”、光標2”。

9.2.1. 放大/縮小

方向鍵 →： 放大時間軸，波形橫向壓縮。

方向鍵 ←： 縮小時間軸，波形橫向展開。

方向鍵 ↑： 放大縱軸（標幺值軸），波形縱向壓縮。

方向鍵 ↓： 縮小縱軸（標幺值軸），波形縱向展開。

9.2.2. 移動

方向鍵 →： 只有在暫停狀態下有效，波形向左移動。

方向鍵 ←： 只有在暫停狀態下有效，波形向右移動。

方向鍵 ↑： 縱軸零點上移，波形向上移動。

方向鍵 ↓： 縱軸零點下移，波形向下移動。

9.2.3. 光標1、光標2

    方向鍵 →： 光標右移

    方向鍵 ←： 光標左移

如果錄波儀當前的采樣頻率為100kHz，且與“電氣試驗”聯機，則不支持實時波形功能。如果先進入了實時波形畫面，再與電氣試驗聯機，則會自動退出到常量列表畫面。

9.2.4. 顯示參量選擇

按F3鍵打開參量選擇對話框，選擇在畫面上顯示的參量。

按F1鍵切換選中的參量。

按Tab鍵在列表框間切換輸入焦點。

9.3. 實時顯示/矢量圖

按“菜單”鍵，選擇彈出菜單的“實時顯示/矢量圖”。畫面最多可顯示8個交流量的相角，以選擇的第一個為基準。

此畫面支持的操作：

F1：運行/暫停。

F2：保存當前數據到存儲器。記錄的類型用圖標標記，文件擴展名為“VCT”。在記錄列表中，可以打開、刪除記錄。

F3：矢量圖設置。

9.3.1. 矢量圖設置對話框。

在列表框中選擇模擬通道。最多可選擇8個。

十、 趨勢圖

錄波儀在永久存儲器上建有趨勢圖文件，可以以1點/秒的頻率連續記錄歷史曲線，并隨時寫入該文件。趨勢圖可記錄不多于8個模擬量，以及16路開關量。記錄時間總長為1小時、2小時、6小時、12小時、1天、2天、3天可選。

此畫面支持的操作：

F3：趨勢圖設置

運行中，用戶可以啟動趨勢圖的記錄（主菜單/設置/趨勢圖管理/運行趨勢圖），也可以停止之前啟動的趨勢圖（主菜單/設置/趨勢圖管理/停止趨勢圖）。狀態條顯示了趨勢圖的運行狀態。趨勢圖數據包含絕對時鐘信息，如果記錄過程中曾被停止或關機，則顯示的趨勢曲線會有中斷。

錄波儀在出廠時，趨勢圖的記錄被設定為停止。

10.1. 設置

趨勢圖的設置由（主菜單/設置/趨勢圖管理/趨勢圖設置）進入，在這個對話框中可以選擇要記錄的模擬量。如果當前趨勢圖已經記錄有數據，而用戶改變了模擬量的選擇，則必須重建趨勢圖文件；此時，錄波儀會提示用戶，在刪除或保存數據為文件之間作出選擇。將趨勢圖數據保存為一個記錄文件，記錄類型為，文件擴展名為“TRD”。

10.2. 實時顯示

按“菜單”鍵，選擇彈出菜單的“實時顯示/趨勢圖”。如果趨勢圖正在運行，則畫面會實時刷新。

畫面橫向為時間軸，可選的顯示畫面時間軸長度為：1小時、2小時、6小時、12小時、1天、2天、3天，并且不超過記錄時間總長；時間軸最右端顯示為0，從右向左，依次顯示距離最右端的時間。在趨勢圖運行時，時間軸最右端是當前時刻；在停止時，因為畫面不再刷新，所以時間軸最右端是停止的時刻。

畫面縱向為幅值，由于各模擬量的額定值可能不同，為方便比較，縱軸采用標幺制，即為“實時值/額定值”。而光標對應處顯示為有名值（實際值）。

開關量從下向上依次排列，坐標系右側的“∠xxxx”標明開關量的代號，符號“∠”的尖角位置與開關量的“斷開”狀態對應，高于此處的位置為“閉合”狀態。開關量狀態的正確顯示依賴于“外接邏輯”的正確設置，請參見“設置/開關通道”。

按“Tab”鍵，切換畫面操作組，共有4組操作：“放大/縮小”、“移動”、“光標1”、光標2”。

畫面設置：

此對話框的設置與趨勢圖設置不同，請注意區分。此處是從趨勢圖記錄的模擬量、開關量中選擇需要在畫面中顯示的，對趨勢圖的數據記錄沒有影響。

10.3. 趨勢圖記錄文件

在打開的記錄列表對話框中，選定要打開的趨勢圖記錄，按“↙“鍵，進入分析畫面。分析畫面與停止記錄時的趨勢圖實時顯示畫面類似，即數據、時間軸不刷新，而且狀態條的功能路徑部分顯示當前打開的文件名。

10.4. 模擬通道設置對趨勢圖的影響

u 禁止該通道，需要重新設置趨勢圖。

u 修改該通道的變比，從修改后生效，此前記錄的趨勢圖數據不變。

十一、 發電機總啟動電氣試驗

作為發電機總啟動電氣試驗儀使用時，錄波儀需要連接PC機，使用PC機軟件（電氣試驗Trial.exe）進行試驗。PC機軟件包的電氣試驗功能支持用戶建立試驗?zāi)０搴蛣討B(tài)參數綁定，可以進行多種試驗。具體操作請參見PC機軟件包用戶手冊。

在與電氣試驗程序聯機后，錄波儀的設置功能、故障記錄功能被禁止，此時故障判據不再被監測。當電氣試驗退出后，錄波儀自動回復全部功能。
