無線變壓器繞組變形分析儀

產品簡介

無線變壓器繞組變形分析儀?產品描述

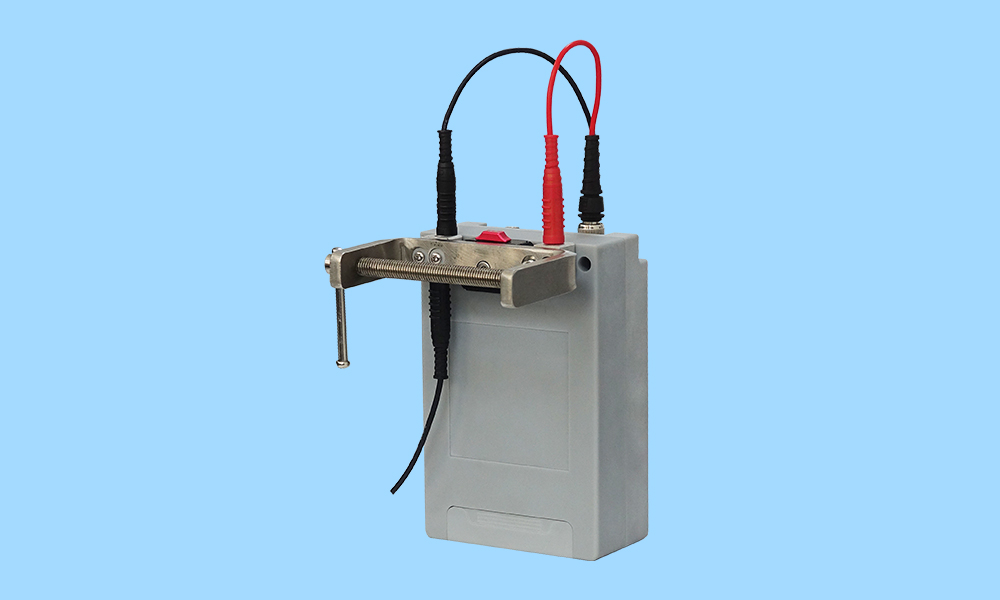

WFRA-100測試系統基于頻率響應測試原理，內置大容量鋰電池，通過無線網絡與遠端上位機軟件進行數據交互，可同步對三相變壓器繞組進行掃頻，對三相繞組的圖譜對比分析。試驗時無需信號線纜，避免了線纜引入的對地電容、串聯電感和線間串擾；降低了高頻段測試誤差。一次掃描測試可在8分鐘內完成，具備安裝便捷、測量準確的技術特點。

配套遠端上位機軟件具有數據分析，數據管理等功能，可對終端設備進行遠程操控、數據接收，支持多種接線方式，可現場靈活部署。數據分析具有數據橫向比較、縱向比較、智能分析、輸出報告、CSV數據導出等功能。

         技術特點與優勢

     1、無線連接

      無需長距離接線，減少了布線、連接的復雜性。測試中無需中途換相，保證數據的一致性。

     2、高抗干擾能力

      避免測試線纜對現場環境攝取噪聲，影響測量結果，提高測量精度。

     3、數據一致性

      無線連接有效避免了測試線引入的分布電容、串聯電感等參數，保證了數據的一致性。

     4、同步檢測

      支持三相同步檢測，實現一次掛接、一次測試，同時采集三相數據，極大減少了接線的復雜性，加快試驗進度，單臺變壓器檢測時間縮短到8分鐘以內。

     5、靈活部署

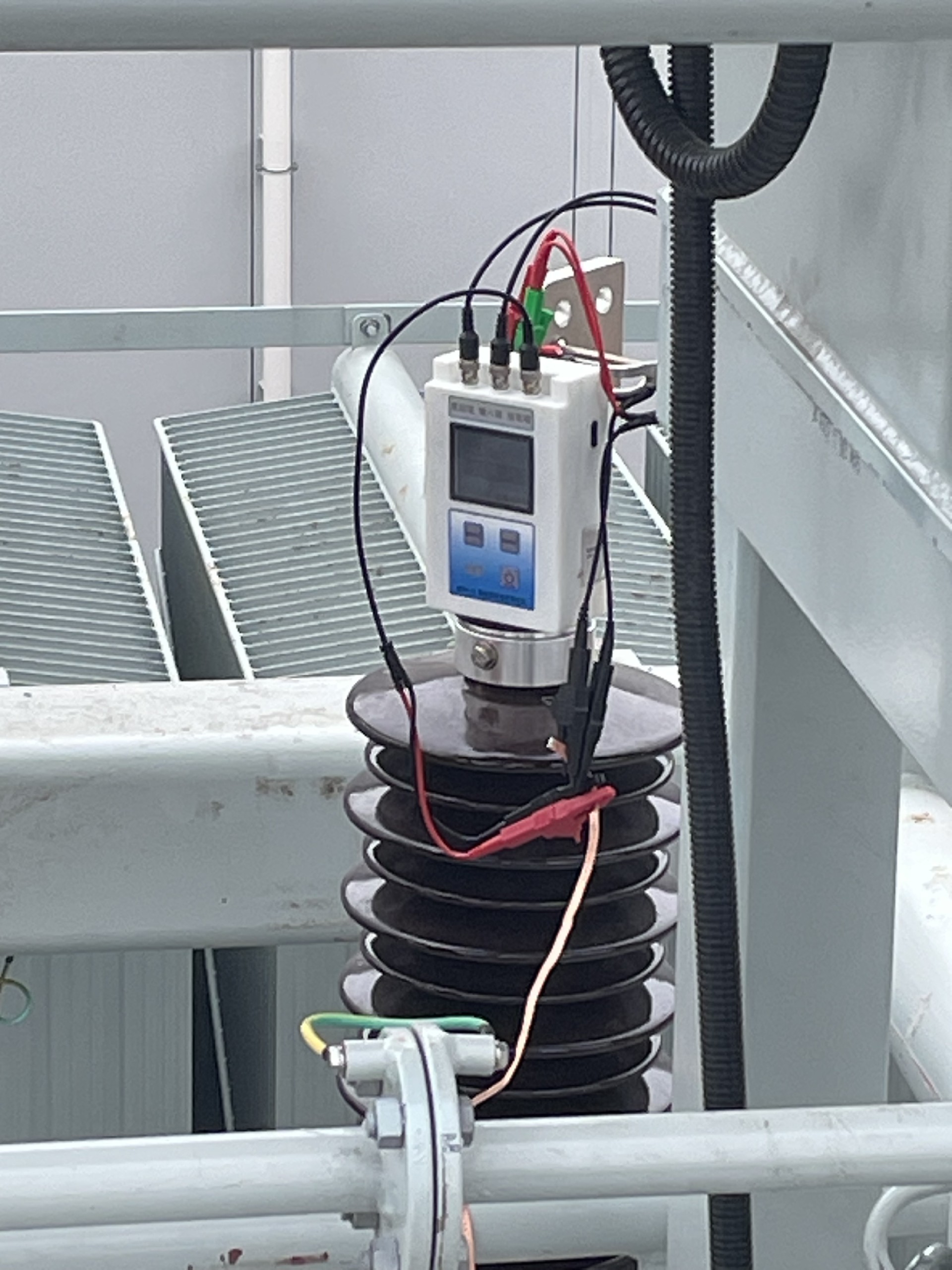

      根據不同類型的變壓器，配置相應的接線方式，靈活掛接測試單元。（最多4個）

     6、實時顯示

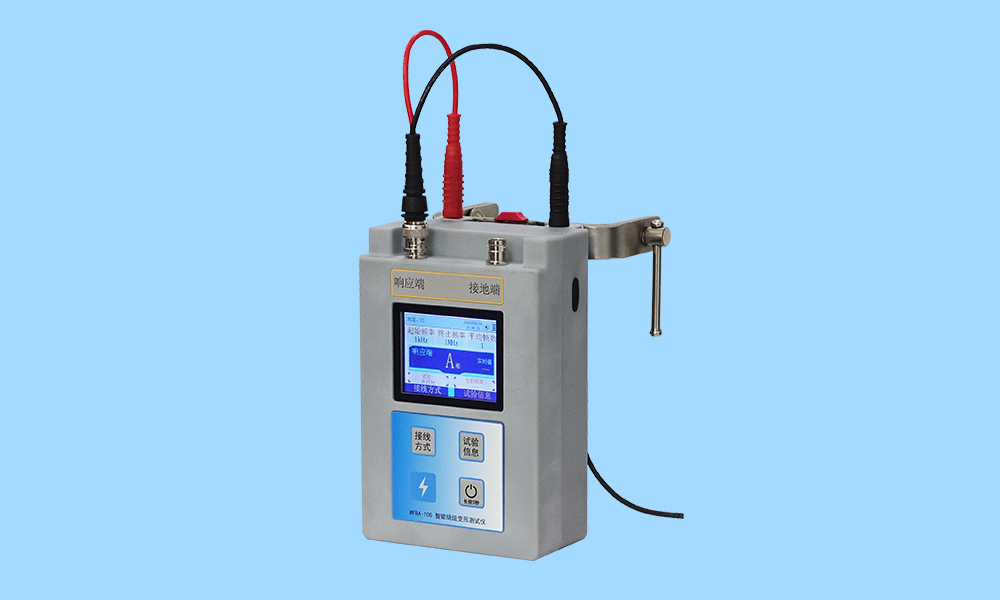

      儀表前面板配有2.8"液晶屏，顯示當前儀表的參數信息，并可實時觀察當前掃頻動態。

     7、分析報告

      一鍵生成比對結果、測試報告，可調用多組數據橫向、縱向同時比較，多條(最多10條)曲線同時顯示分析，支持單條曲線顯名、移動、改色、游標等。

     8、超長待機

      儀表內部配有5000mA·H鋰電，采用通用type-c接口充電，待機工作10小時。

    WFRA-100測試系統基于頻率響應測試原理，內置大容量鋰電池，通過無線網絡與遠端上位機軟件進行數據交互，可同步對三相變壓器繞組進行掃頻，對三相繞組的圖譜對比分析。試驗時無需信號線纜，避免了線纜引入的對地電容、串聯電感和線間串擾；降低了高頻段測試誤差。一次掃描測試可在8分鐘內完成，具備安裝便捷、測量準確的技術特點。
